一、功能概述

沈陽廣成科技有限公司GCAN-208-S系列模塊是集成1路標準光纖接口（SC、ST、FC，單模、多模，單芯、雙芯可選）、1路標準CAN總線接口的工業級CAN總線轉光纖轉換器。GCAN-208-S系列模塊是專門為了消防主機聯網設計的，可以將CAN總線數據轉換成光信號通過光纖傳輸。通過成對使用的GCAN-208-SA和GCAN-208-SB模塊，用戶可以輕松的延長CAN總線的通信距離，最遠可達12公里（可通過增加中繼的方式延長通訊距離）。

GCAN-208-S系列模塊支持點對點的連接方式，無需任何設置即可直接通信，通信波特率5Kbps~500Kbps，收到接入設備數據包按位直接轉發，沒有任何緩存，只是在物理層轉換，電轉光，光轉電。


二、設備參數

沈陽廣成科技有限公司GCAN-208-S系列模塊的設備參數包括：

（1）使用外接電源供電(DC+9~30V±5%)；
（2）工作溫度范圍：-40℃~+85℃；
（3）工作濕度范圍：15%~95%RH無凝露；
（4）集成1路CAN總線接口，使用端子接線方式；
（5）CAN總線信號包括：CAN_H、CAN_L、EARTH；
（6）CAN總線自帶120Ω終端電阻，可通過撥碼開關選擇；
（7）CAN總線支持CAN2.0A和CAN2.0B幀格式，符合ISO/DIS 11898規范；
（8）CAN總線通訊波特率在5Kbps~500Kbps之間可通信；
（9）CAN總線接口采用電氣隔離，隔離模塊絕緣電壓：DC 3000V；
（10）光纖接口SC、ST、FC可選；
（11）光纖傳輸模式單模、多模可選；
（12）光纖數量單芯、雙芯可選。

三、應用領域

沈陽廣成科技有限公司GCAN-208-S系列模塊的設備應用領域包括：

（1）消防報警系統聯網；
（2）CAN總線通信改造；
（3）風機等強干擾地區CAN總線防干擾改造；

如果您需要對GCAN-208-S系列模塊進行詢價或者技術咨詢，可以加微信13019325660或撥打電話具體對接。

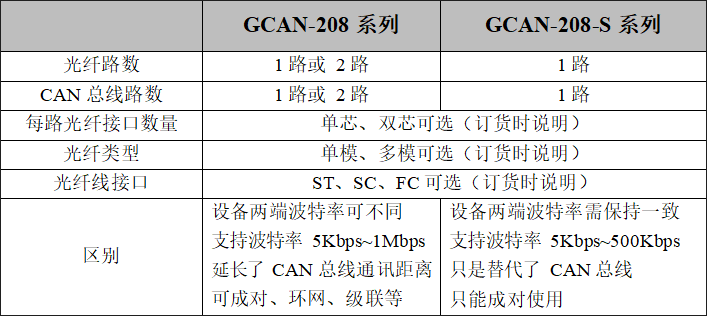

四、選型指南

五、應用圖示

光纖替代了導線，因此光纖總長度（第一臺設備到最后一臺設備之間的光纖，或者說全部光纖加起來）是13公里，超過13公里需要添加CAN中繼器。（13公里是按照CAN波特率5K計算的，大于5K就不到13公里）

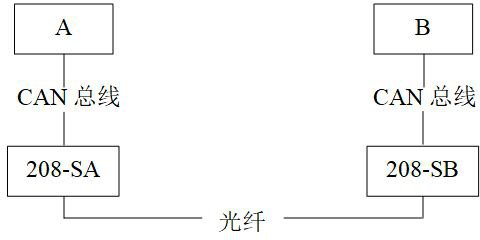

GCAN-208-S應用——成對使用

六、設備安裝

1、設備尺寸

設備外形尺寸：(長，含接線端子)125mm*(寬)70mm*(高)25mm，其示意圖如圖所示。


GCAN-208-S外形尺寸

2、接口定義及功能

（1）GCAN-208-S模塊

GCAN-208-S模塊集成一路9-30V電源接口、1路標準CAN接口及1路標準光纖接口（單模、多模、SC、ST、FC可選）。GCAN-208-S模塊的電源接口由1個3 PIN插拔式接線端子引出（橙色）。CAN總線接口由一個3 PIN插拔式接線端子引出（綠色），可以用于連接1個CAN總線網絡或者CAN總線接口的設備。電源接口及CAN總線接口位置、接口定義如下面圖表所示。

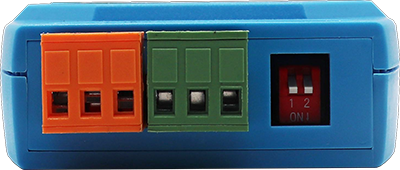

GCAN-208-S電源及CAN總線接口位置

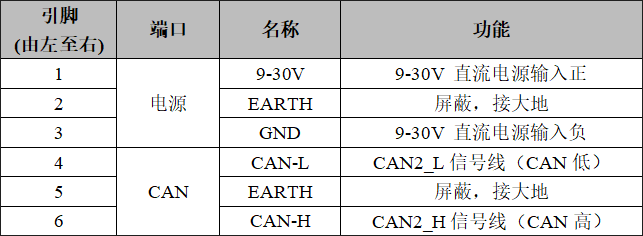

GCAN-208-S電源及CAN總線接口定義

GCAN-208-S模塊光纖接口位置、接口定義如下面圖表所示。


GCAN-208-S光纖接口位置

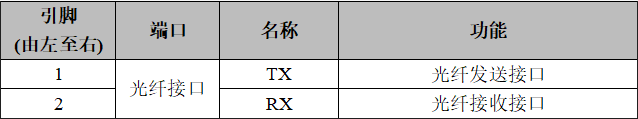

GCAN-208-S光纖接口定義

3、設備使用

GCAN-208-S系列模塊支持點對點的連接方式，模塊兩端波特率一致，無需任何設置即可直接通信，通信波特率5Kbps~500Kbps，收到接入設備數據包按位直接轉發，沒有任何緩存，只是在物理層轉換，電轉光，光轉電。

請注意：GCAN-208-S系列模塊需要遠端的CAN設備本身做CAN應答，因此光纖總長度（第一臺設備到最后一臺設備之間的光纖，或者說全部光纖加起來）是13公里，超過13公里需要加CAN中繼器。（備注：當前13公里是按照CAN波特率5K進行計算，如果大于5K就會不到13公里）。

4、與光纖連接

模塊的光纖接口類型可選擇SC、ST、FC三種接口，傳輸方式可選擇單模、多模兩種，用戶在實際使用時只需要選擇對應的光纖線即可即插即用。

請注意：雙芯光纖連接時應將RX接到TX，TX接到RX。單芯光纖直接連接即可。

5、與CAN總線連接

GCAN-208-S系列模塊接入CAN總線連接方式為將CAN_H連CAN_H，CAN_L連CAN_L，兩端CAN總線波特率需保持一致即可建立通信。

CAN總線網絡采用直線拓撲結構，總線最遠的2個終端需要安裝120Ω的終端電阻；如果節點數目大于2，中間節點不需要安裝120Ω的終端電阻。對于分支連接，其長度不應超過3米。CAN總線總線的連接見圖所示。

CAN總線網絡的拓撲結構

請注意：CAN總線電纜可以使用普通雙絞線、屏蔽雙絞線。理論最大通信距離主要取決于總線波特率，最大總線長度和波特率關系詳見下表。若通訊距離超過1Km，應保證線的截面積大于Φ1.0mm2，具體規格應根據距離而定，常規是隨距離的加長而適當加大。

波特率與最大總線長度參照表

6、CAN總線終端電阻

為了增強CAN通訊的可靠性，消除CAN總線終端信號反射干擾，CAN總線網絡最遠的兩個端點通常要加入終端匹配電阻，如圖所示。終端匹配電阻的值由傳輸電纜的特性阻抗所決定。例如雙絞線的特性阻抗為120Ω，則總線上的兩個端點也應集成120Ω終端電阻。

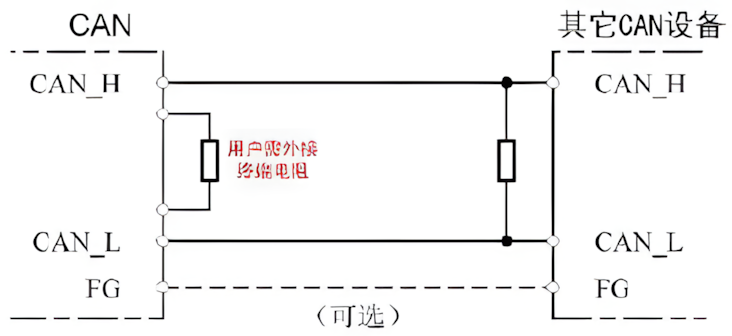

GCAN-208-S系列模塊與其他CAN節點設備連接

GCAN-208-S系列模塊CAN通道內部已經集成標準120Ω終端電阻，可通過撥碼開關選擇是否將電阻接入總線，R1、R2兩個開關控制同一個電阻，請一起對R1、R2進行操作，撥到ON的位置即可將電阻啟用。

7、系統狀態指示燈

GCAN-208-S系列模塊具有1個PWR指示燈用來指示系統供電情況，1個FTX指示燈用來指示光纖數據傳輸，1個TX指示燈用來指示總線數據錯誤。這5個指示燈的具體指示功能見下表，這5個指示燈處于各種狀態的含義如表所示。

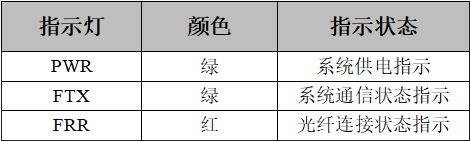

GCAN-208-S系列模塊指示燈

GCAN-208-S系列模塊指示燈狀態

● GCAN-208-S系列模塊上電后，系統供電燈PWR綠色常亮，表明設備已經供電，否則，表示系統存在電源故障或發生有嚴重的錯誤；

● 光纖與CAN均連接正常后，當有數據在CAN與光纖之間傳輸時，相應的FTX指示燈快閃；

● 當光纖連接出現問題時，相應的FRR指示燈變紅。

GCAN-208-S系列模快PWR燈狀態

GCAN-208-S系列模快FTX燈狀態

GCAN-208-S系列模快FRR燈狀態

七、技術規格

沈陽廣成科技有限公司GCAN-208-S系列模塊的設備參數包括：
