GCAN-8200可擴展型ethercat IO耦合器
- 品牌：
- GCAN廣成科技
- 型號：
- GCAN-8200
- 應用：
- GCAN-IO-8200 EtherCAT總線耦合器是我公司推出的基于EtherCAT總線自主研發的高性能總線通用遠程IO模塊，為用戶節約成本，簡化配線，提高系統可靠性，這些IO端子模塊可以通過模塊化的方式進行擴展。一個完整的節點由一個總線耦合器、1-32個任意數量的端子模塊以及一個終端端子模塊組成。采用GCAN-IO-8200 EtherCAT總線耦合器，通過GC-bus擴展技術，可極為方便地建立I/O連接，最多可連接32個輸入/輸出端子模塊。此系列IO特別適用于現場點數多，信號種類多集中控制。
-
一、功能概述
GCAN-8200 EtherCAT總線IO耦合器是我公司推出的基于EtherCAT總線自主研發的高性能總線通用遠程IO模塊，為用戶節約成本，簡化配線，提高系統可靠性，這些IO端子模塊可以通過模塊化的方式進行擴展。一個完整的節點由一個總線耦合器、1-32個任意數量的端子模塊以及一個終端端子模塊組成。采用GCAN-8200 EtherCAT總線IO耦合器，通過GC-bus擴展技術，可極為方便地建立I/O連接，最多可連接32個輸入/輸出端子模塊。此系列IO特別適用于現場點數多，信號種類多集中控制。采用GCAN-8200 EtherCAT總線IO耦合器可作為西門子200SMART、1200、1500、300等系列PLC的EtherCAT從站使用。GCAN-8200 EtherCAT總線IO耦合器可連接所有的總線端子模塊。就用戶而言，模擬量輸入/輸出信號的處理方式與其它種類信號的處理方式?jīng)]有任何區別?？刂破鬟^程映像區內的信息以字節陣列格式顯示。GCAN-8200 EtherCAT總線IO耦合器支持自動組態，您無需在PC上設置參數。
二、設備參數GCAN-8200 EtherCAT總線IO耦合器的設備參數包括：
（1）2個EtherCAT總線接口，EtherCAT/IN和EtherCAT/OUT（RJ45）；（2）總線傳輸速率：100Mbps；（3）總線傳輸距離（站與站間距）：100m；（4）總線端子模塊數量最多為32個；（5）組態方式根據IO插片順序組態；（6）電源采用24V DC（-15%/+20%）；（7）電流消耗約360mA；（8）為后續IO供電最大電流約740mA；（9）電氣隔離為1500 Vrms；（10）工作溫度范圍：-40℃~+85℃；（11）尺寸：長100mm*寬69mm*高48mm。
三、可搭配模塊
GCAN-8200 EtherCAT總線IO耦合器可搭配模塊型號包括：
四、典型應用
GCAN-8200 EtherCAT總線IO耦合器的應用領域包括：
（1）與分布式總線端子模塊相連接，構成一個完整的控制節點；（2）執行數據采集并以EtherCAT協議進行數據傳輸。
如果您需要進行GCAN-8200 EtherCAT總線IO耦合器詢價或技術咨詢，可以加微信13019325660或撥打電話。
五、設備安裝與使用
1、模塊外觀
GCAN-IO-8200外觀如圖所示。GCAN-IO-8200 EtherCAT總線耦合器包含2個EtherCAT通信接口，一個USB接口，1組耦合器電源接口，2組I/O電源接口，2組屏蔽線接口。USB接口可用來升級固件。

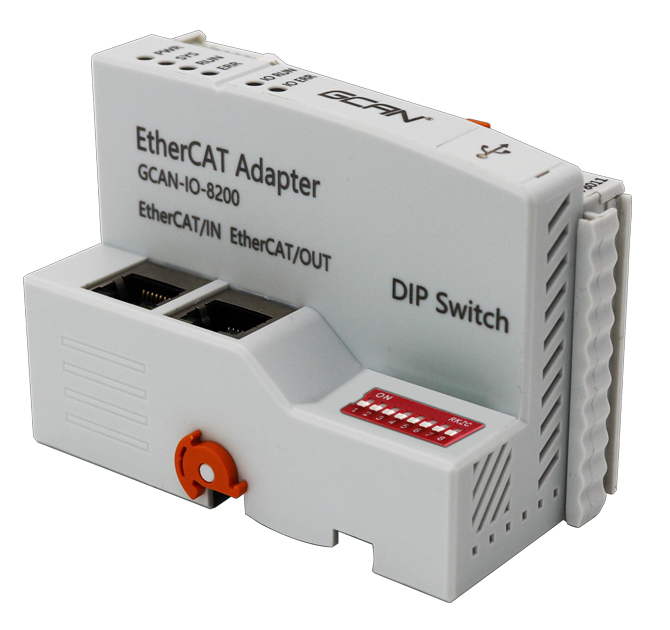

GCAN-IO-8200 EtherCAT總線耦合器外觀圖
2、模塊固定
GCAN-IO-8200 EtherCAT總線耦合器的安裝方法如下圖所示，您需要使用一字螺絲刀進行輔助安裝。

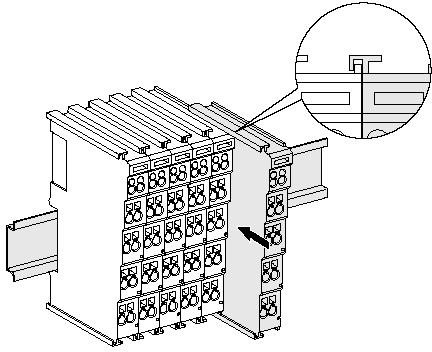

GCAN-IO-8200 EtherCAT總線耦合器模塊安裝

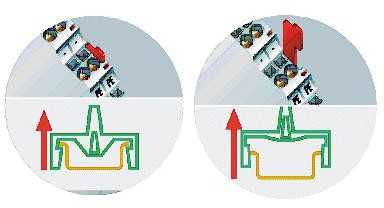

GCAN-IO-8200 EtherCAT總線耦合器模塊自鎖機制
請按照上圖所示，把GCAN-IO-8200 EtherCAT總線耦合器安裝在導軌上，直到鎖扣卡死并發出“咔”的一聲。GCAN-IO-8200 EtherCAT總線耦合器具有自鎖機制，可有效防止設備掉落。如上圖所示，您可以通過拉出橙色的標簽來釋放自鎖機制。
GCAN-IO-8200 EtherCAT總線耦合器最多可以連接32個分布式總線端子模塊。插入總線端子模塊時，一定要沿著凹槽，在已有模塊的右側順次插入，直到鎖扣卡死并發出“咔”的一聲。在整個節點的最右端，您需要安裝終端端子模塊。該終端可以保障GC-Bus的數據傳輸與電力供應。
當您正確組裝節點時，在端子模塊之間不會存在明顯的縫隙。如果模塊之間未被正確組裝，整個節點將不會正常運行。
3、接線方法
如下圖所示，先使用一字螺絲刀插入方形孔中，頂住方形孔中金屬片的上沿，用力向圓孔方向壓。之后將線纜插入圓形孔中。插好之后，拔出螺絲刀，線纜即可穩固地鎖死在圓形孔中。
GCAN-IO-8200 EtherCAT總線耦合器電源部分接線

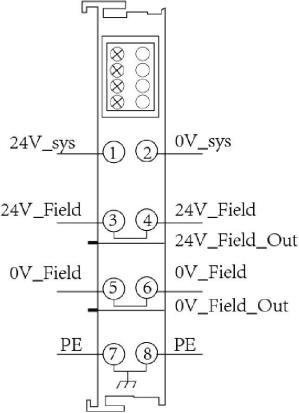

GCAN-IO-8200 EtherCAT總線耦合器模塊電源接線端子排
GCAN-IO-8200 EtherCAT總線耦合器的電源接線端子排如上圖所示。GCAN-IO-8200 EtherCAT總線耦合器包含8個端子，各個端子對應的序號及其含義如下表所示。請注意，3號端子與4號端子之間、5號端子與6號端子之間、7號端子與8號端子之間，在模塊的內部是相連的。

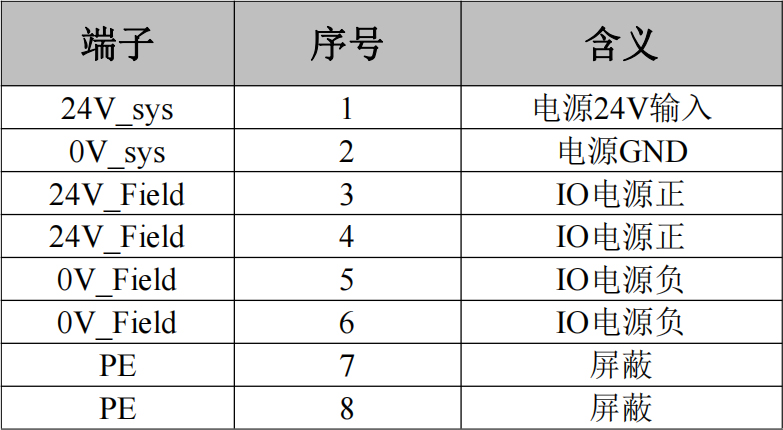

GCAN-IO-8200 EtherCAT總線耦合器模塊電源接線端子定義
4、系統狀態指示燈
GCAN-IO-8200 EtherCAT總線耦合器具有兩組狀態指示燈。左側區域包含6個圓形狀態指示燈，右側區域包含2個小型電源指示燈。指示燈的具體指示功能見下表。指示燈處于不同狀態下時，GCAN-IO-8200模塊狀態如下表所示。
GCAN-IO-8200 EtherCAT總線耦合器模塊指示燈
GCAN-IO-8200 EtherCAT總線耦合器模塊指示燈狀態
六、通信連接
GCAN-IO-8200 EtherCAT總線耦合器使用Ethernet CAT5線纜（五類雙絞線）與EtherCAT主站以及其他從站設備相連接，GCAN-IO-8200 EtherCAT總線耦合器配備有2個RJ45接口，可方便用戶將GCAN-IO-8200 EtherCAT總線耦合器串入EtherCAT總線。
GCAN-IO-8200 EtherCAT總線耦合器與EtherCAT控制器連接

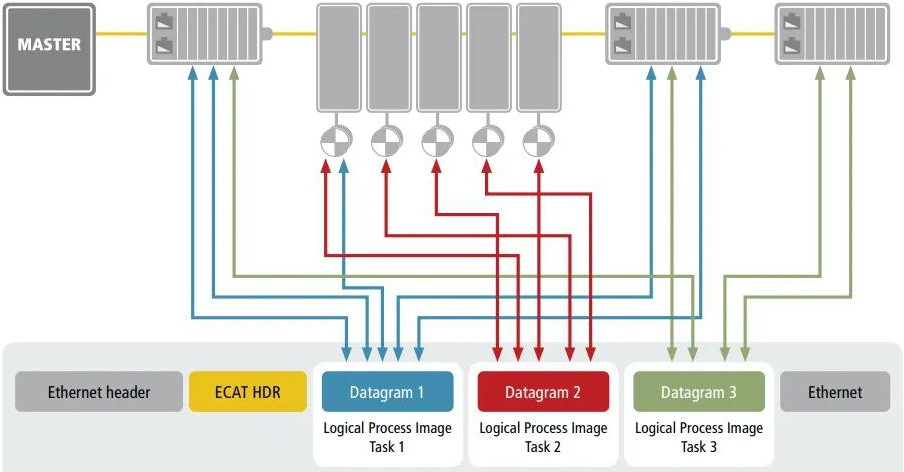

GCAN-IO-8200 EtherCAT總線耦合器接入總線數據流

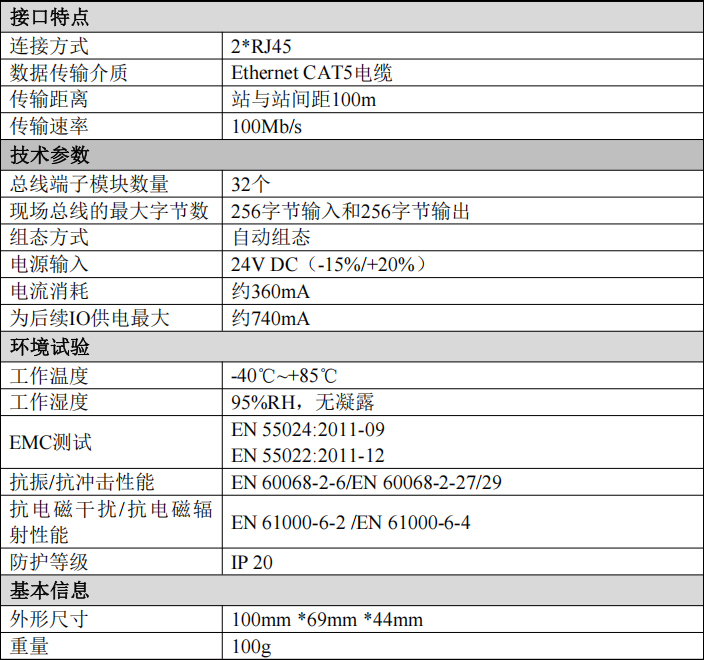

七、技術規格
-
GCAN-8200 EtherCAT總線IO耦合器的設備參數包括：
（1）2個EtherCAT總線接口，EtherCAT/IN和EtherCAT/OUT（RJ45）；（2）總線傳輸速率：100Mbps；（3）總線傳輸距離（站與站間距）：100m；（4）總線端子模塊數量最多為32個；（5）組態方式根據IO插片順序組態；（6）電源采用24V DC（-15%/+20%）；（7）電流消耗約360mA；（8）為后續IO供電最大電流約740mA；（9）電氣隔離為1500 Vrms；（10）工作溫度范圍：-40℃~+85℃；（11）尺寸：長100mm*寬69mm*高48mm。- GCAN-PLC產品功能及應用視頻：
