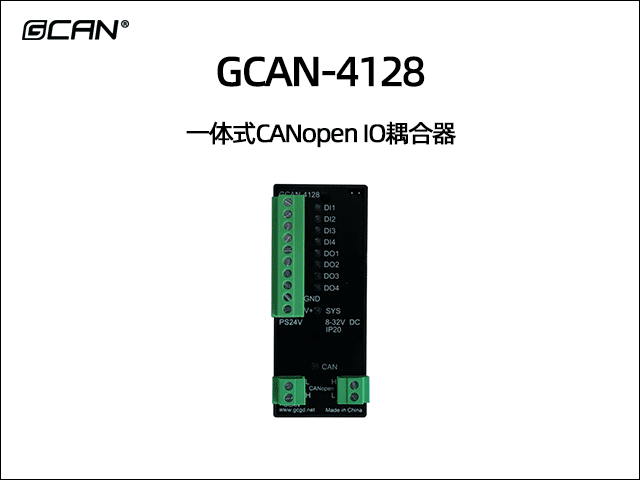

GCAN-4128型CANopen IO模塊4DI 4DO
- 品牌：
- GCAN廣成科技
- 型號：
- GCAN-4128
- 應用：
- GCAN-4128模塊是集成1路CAN總線，2個CAN接口、4路數字量輸入通道、4路數字量輸出通道的工業級CAN/CANopen模式數字量輸入輸出模塊。采用GCAN-4128模塊，用戶可用于采集數字量輸入信號，并輸出數字量信號，控制開關，實現遠程開關設備和CAN網絡之間的連接，構成CAN網絡中數字量信號采集、輸出的控制節點。
-
一、功能概述
沈陽廣成科技GCAN-4128模塊是集成1路CAN總線，2個CAN接口、4路數字量輸入通道、4路數字量輸出通道的工業級CAN/CANopen模式數字量輸入輸出模塊。采用GCAN-4128模塊，用戶可用于采集數字量輸入信號，并輸出數字量信號，控制開關，實現遠程開關設備和CAN網絡之間的連接，構成CAN網絡中數字量信號采集、輸出的控制節點。GCAN-4128模塊是數字量信號采集和輸出的關鍵性工具，同時該模塊具有體積小巧、接線便捷等特點，在機柜里甚至不需要固定，只要有個小空間，甩線進去即可。GCAN-4128模塊的總線接口集成隔離保護模塊，使其避免由于瞬間的過壓過流而對模塊造成損壞。
二、設備參數
沈陽廣成科技GCAN-4128模塊的設備參數包括：
（1）CAN-bus支持CAN2.0A幀格式，符合ISO/DIS 11898規范；（2）CAN-bus通訊波特率在10Kbps~1Mbps之間任意可編程；（3）CAN-bus接口采用電氣隔離，隔離模塊絕緣電壓：DC 1500V；（4）使用8~32V DC供電（推薦標準電壓24V）；（5）數字量輸入通道數：4路；（6）數字量輸出通道數：4路；（7）數字量輸入高電平信號（數字1）：5V~32V；（8）數字量輸入低電平信號（數字0）：0~2V；（9）數字量輸出信號：有輸出時，供電電壓-0.5V，額定輸出電流100mA；（10）數字量輸出信號：無輸出時，0~0.5V，不輸出電流；（11）工作溫度范圍：-40℃~+85℃；（12）工作濕度：≤95%RH，無凝露；（13）防護等級：IP20；（14）EMC測試：EN50295。
三、應用領域
沈陽廣成科技GCAN-4128模塊的設備應用領域包括：
（1）工業現場網絡數據監控；（2）煤礦、油井遠程通訊；（3）CAN教學應用遠程通訊；（4）CAN工業自動化控制系統；（5）智能樓宇控制數據廣播系統等CAN-bus應用系統。
如果您需要詢價沈陽廣成科技GCAN-4128模塊或進行技術咨詢，可以加微信13019325660或撥打電話。
四、設備安裝
1、設備尺寸
設備外形尺寸：(長)78mm*(寬)31.5mm*(高，含接線端子)26.5mm，其示意圖如圖所示。
GCAN-4128外形尺寸
2、接口定義及功能

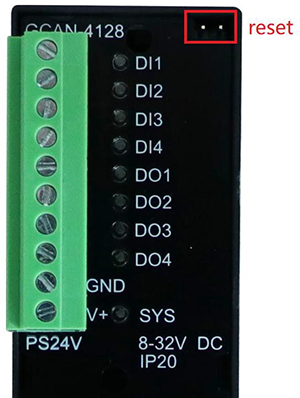

GCAN-4128模塊集成4路數字量輸入接口、4路數字量輸出接口、1路DC8~32V電源接口、1路CAN總線，2個CAN接口、1路系統復位接口。GCAN-4128模塊數字量接口、電源接口、系統復位接口位置如圖所示，接口定義如表所示。
4路數字量輸入輸出、電源及恢復出廠接口位置

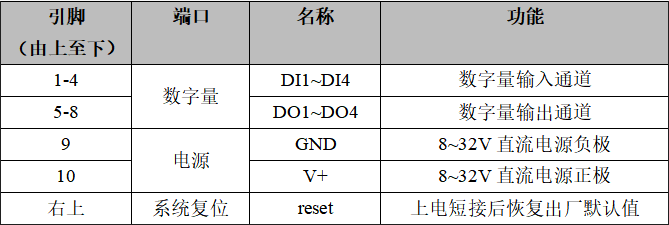

4路數字量輸入輸出、電源及系統復位接口定義
GCAN-4128模塊的CAN-bus通道，由1路2 Pin插拔式接線端子引出，左右2個CAN接口，可以用于連接1個CAN-bus網絡或者CAN-bus接口的設備，支持CANopen協議。GCAN-4128模塊CAN-bus接口接口位置如圖所示，接口定義如表所示。

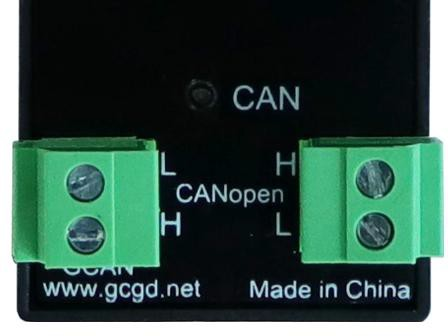

CAN-bus接口位置

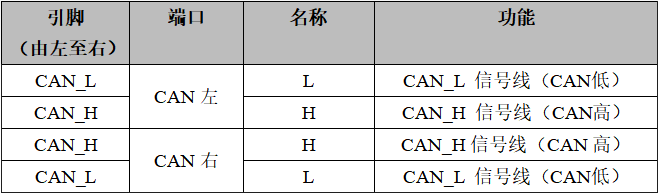

CAN-bus接口定義
五、設備使用
1、電源連接
GCAN-4128模塊支持工業現場常見的+8~32V DC直流電源。為保證模塊可靠工作，建議使用+12V或+24V的DC直流穩壓電源。
2、系統狀態指示燈

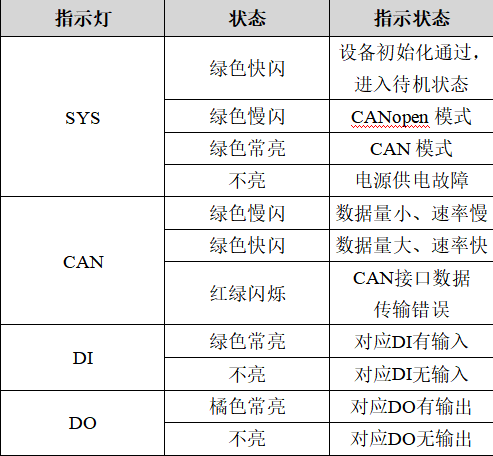

GCAN-4128模塊具有1個SYS指示燈、8個IO指示燈、1個CAN指示燈來指示設備的運行狀態。這3種指示燈的具體指示功能及狀態如表所示。
GCAN-4128模塊指示燈狀態
● GCAN-4128模塊上電，SYS指示燈綠色快閃后，若是默認的CANopen模式，SYS指示燈綠色慢閃；若是CAN模式，SYS指示燈綠色常亮。
● GCAN-4128模塊上電，數據量小、速率慢時，CAN指示燈綠色慢閃，數據量大、速率快時，CAN指示燈綠色極快閃。
● 當CAN接口數據傳輸錯誤時，CAN指示燈綠色閃爍，待CAN接口數據恢復正常，CAN指示燈綠色閃爍。
● DI有輸入，對應DI燈綠色常亮；無輸入，對應DI燈不亮。
● DO有輸出，對應DO燈橘色常亮；無輸出，對應DO燈不亮

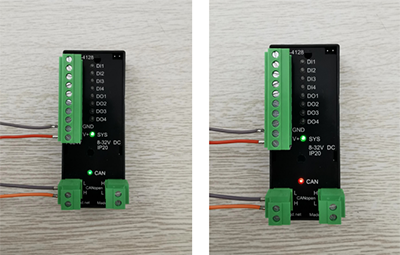

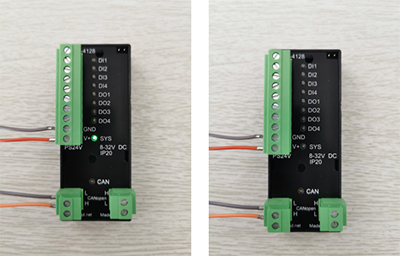

GCAN-4128 SYS指示燈狀態
GCAN-4128 CAN指示燈狀態
GCAN-4128模塊DI1有輸入，DI2-DI4無輸入，如圖所示；DO1有輸出，DO2-4無輸出，如圖所示。
GCAN-4128 DI指示燈狀態
GCAN-4128 DO指示燈狀態
六、快速上手
GCAN-4128模塊支持CANopen和CAN兩種模式，默認標準CANopen模式，波特率500Kbps，使用說明如下：
GCAN-4128模塊默認上電后切換至CANopen模式的05啟動狀態，默認模塊上電后立即對數字量信號進行采集并可控制（寫入）輸出。
例如：默認GCAN-4128的Node ID為1（以下節點號均為1），則主站設備可接收到一條節點狀態數據，幀ID為0x701，標準幀，數據為0x05。
當前狀態，TPDO1用于表示數字量DI狀態，如圖所示，幀ID為0x180+NodeID，默認幀數據第一個字節為數字量輸入狀態。DI4在高位，DI1在低位。RPDO1用于表示控制（寫入）數字量輸出的狀態，幀ID為0x200+Node ID，數字量輸出默認由一個字節來控制（寫入），DO4在高位，DO1在低位。
七、標準CANopen模式
1、上電啟動報文
GCAN-4128模塊滿足標準CANopen CiA 301協議，是標準的CANopen從站設備。GCAN-4128啟動后將主動發出一幀數據給主站，幀ID為0x700+Node ID。
例如：默認GCAN-4128的Node ID為1（以下節點號均為1），則主站設備可接收到一條節點狀態數據，幀ID為0x701，幀數據為0x7F。
2、NMT狀態切換
GCAN-4128模塊接收由主站發出的操作指令，幀ID為0x000，DLC為2，幀數據第一個字節為命令符，第二個字節為節點號（若為00則控制全部節點）。例如：GCAN-4128的Node ID為1，命令GCAN-4128為進入操作狀態（01），則NMT命令幀ID為0x000，幀數據為0x01,0x01。主站發送數據01 01，GCAN-4128模塊進入05啟動狀態。
3、PDO命令

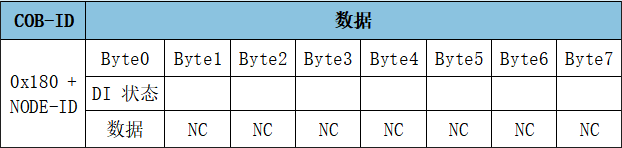

GCAN-4128模塊采用PDO（Process Data Object，過程數據對象）對數字量信號進行采集或?qū)懭胼敵?。DI、DO每一路的具體位置均可自由配置。其中，TPDO1用于表示數字量DI狀態，幀ID為0x180+Node ID，默認幀數據第一個字節為數字量輸入狀態。
PDO1：
DI4在高位，DI1在低位。例如，GCAN-4128模塊節點號設為1。此時DI1狀態為1，其余DI狀態均為0。則CAN總線主站一端接收的DI狀態數據為0x01。

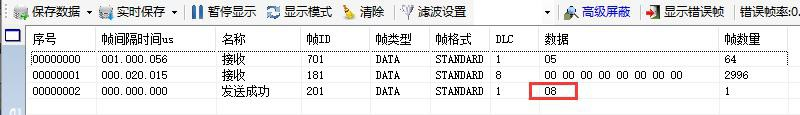

如需要控制（寫入）GCAN-4128模塊數字量輸出的狀態，需接收RPDO1命令（由主站發出的），幀ID為0x200+Node ID，數據長度為1，幀數據第一個字節為需要設置的數字量輸出狀態。
RPDO1用于表示改變（寫入）數字量輸出的狀態，幀ID為0x200+Node ID，數字量輸出默認由一個字節來控制（寫入），DO4在高位，DO1在低位。

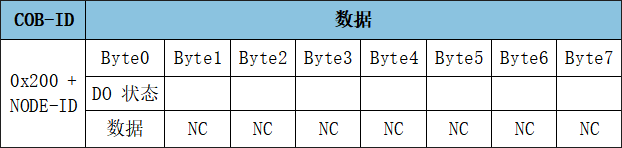

RPDO1：
DO4在高位，DO1在低位。例如，GCAN-4128模塊節點號設為1。若需要設置DO4狀態為1，其余DO狀態均為0，則CAN總線主站一端發送的幀ID為0x201，幀數據為0x08。
回到GCAN-4128模塊，DO4口對應橘燈亮，代表DO4口有輸出。
4、SDO命令
服務數據對象SDO（ServiceDataObjects）主要用來訪問節點的對象字典，可以直接對GCAN-4128的參數進行讀寫配置。配置后重新上電生效。

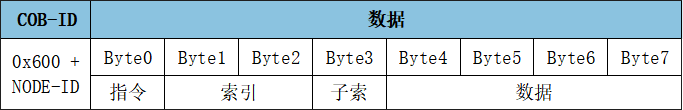

（1）SDO寫入對象字典

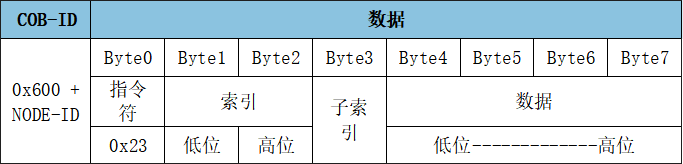

SDO寫入對象字典中數據類型的長度為32位參數命令：
SDO寫入對象字典中數據類型的長度為16位參數命令：

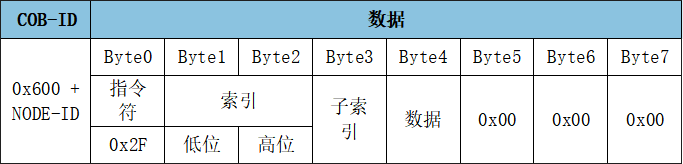

SDO寫入對象字典中數據類型的長度為8位參數命令：

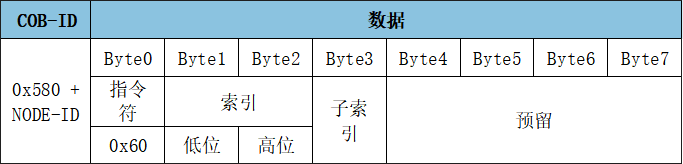

從機應答寫入對象字典的值寫入成功：

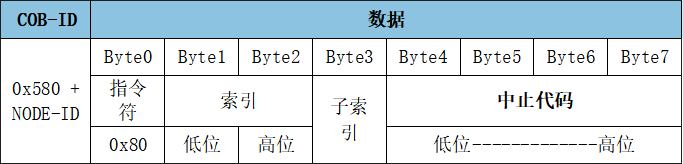

從機應答寫入對象字典的值寫入失?。?/span>
（2）修改使用模式

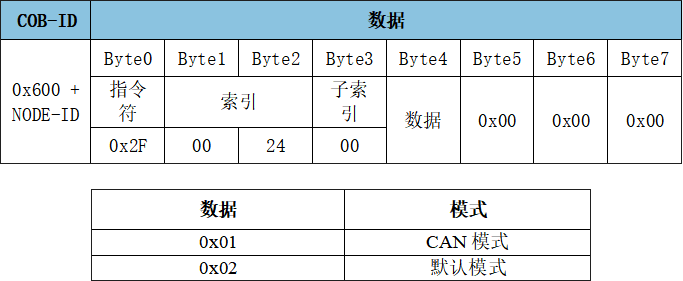

GCAN-4128模塊可通過發送SDO命令寫參數，修改模塊的使用模式。該參數位于對象字典索引0x2400、子索引0x00，數據類型Unsigned8。
（3）修改節點號Node ID
GCAN-4128模塊可通過發送SDO命令寫參數，修改Node ID。該傳輸類型的數據位于對象字典索引0x2407、子索引0x00，數據類型Unsigned8。Node ID范圍為1~127，對十六進制為0x01~0x7F。
（4）修改波特率
GCAN-4128模塊可通過發送SDO命令寫參數，修改模塊的波特率。該傳輸類型的數據位于對象字典索引0x2408、子索引0x00，數據類型Unsigned32。

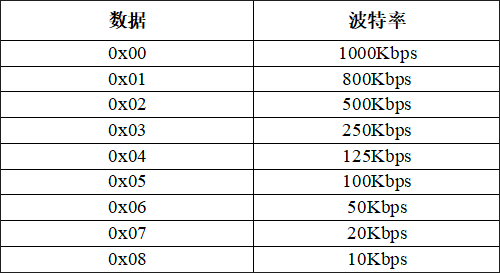

數據對應波特率的關系見下表，其他數據不生效。
（5）修改每一路DI的顯示位置

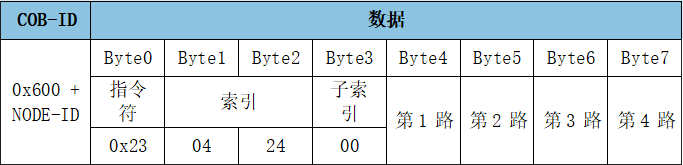

GCAN-4128模塊可通過發送SDO命令寫參數，修改每一路DI的顯示位置。該傳輸類型的數據位于對象字典索引0x2404、子索引0x00，數據類型Unsigned32。最多設置在第64位顯示。換算成16進制，數據最低0x01，最高0x40，0x00或者0x40以上不生效。
（6）修改每一路DO的寫入位置
GCAN-4128模塊可通過發送SDO命令寫參數，修改每一路DO的寫入位置。該傳輸類型的數據位于對象字典索引0x2403、子索引0x00，數據類型Unsigned32。最多設置在第64位。換算成16進制，數據最低0x01，最高0x40，0x00或者0x40以上不生效。
5、配置操作舉例

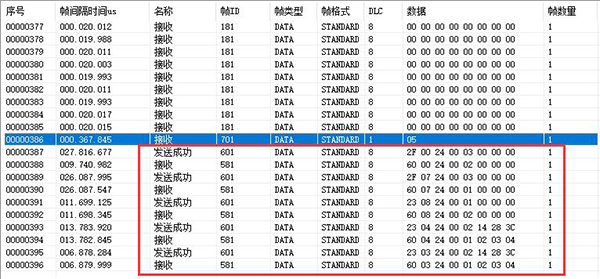

CANopen模式配置操作舉例：（以節點號為1舉例）默認模式上電后：
1、模塊配置為標準CANopen模式
報文：ID：0x601數據：2F 00 24 00 03 00 00 00，設置模塊為CAN模式。
2、修改節點號Node ID
報文：ID：0x601數據：2F 07 24 00 03 00 00 00，設置模塊節點號Node ID為3。

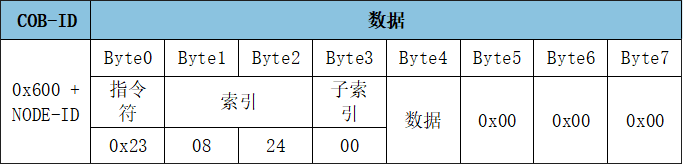

3、修改波特率
報文：ID：0x601數據：23 08 24 00 01 00 00 00，設置模塊波特率為800Kbps。
4、修改每一路DI的顯示位置
報文：ID：0x601數據：23 04 24 00 02 14 28 3C，設置模塊第4路在0x3C即十進制第60位顯示，模塊第3路在0x28即十進制第40位顯示，模塊第2路在0x14即十進制第20位顯示，模塊第4路在0x02即十進制第2位顯示。
5、修改每一路DO的寫入位置
報文：ID：0x601數據：23 03 24 00 02 14 28 3C，設置模塊第4路在0x3C即十進制第60位可被寫入，模塊第3路在0x28即十進制第40位可被寫入，模塊第2路在0x14即十進制第20位可被寫入，模塊第4路在0x02即十進制第2位可被寫入。
重新上電后，配置生效。當前標準CANopen模式可以直接配置。
6、使用操作舉例
CANopen模式操作舉例：（以節點號為1舉例）配置完重新上電后：
1、NMT狀態切換
報文：ID：0x000數據：01 01，設置模塊為05啟動狀態。
當前狀態，即可讀取DI數據，或?qū)O數據進行寫入。

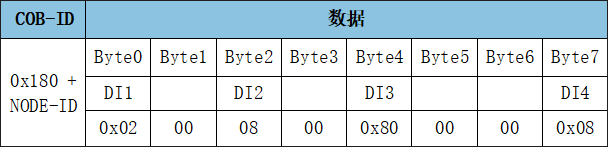

2、第4路在第60位顯示，第3路在第40位顯示，第2路在第20位顯示，第4路在第2位顯示。TPDO1：幀ID為0x180+Node ID，用以讀取DI數據
若第一路、第二路有輸入，第三路、第四路無輸入，數據如圖所示：
3、第4路在第60位可被寫入（設置），第3路在第40位可被寫入（設置），第2路在第20位可被寫入（設置），第4路在第2位可被寫入（設置）。RPDO1：幀ID為0x200+Node ID，用以寫入（設置）DO數據。

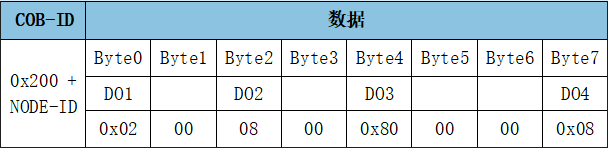

若寫入（設置）第一路、第二路無輸出，第三路、第四路有輸出，數據如圖所示：
八、CAN模式

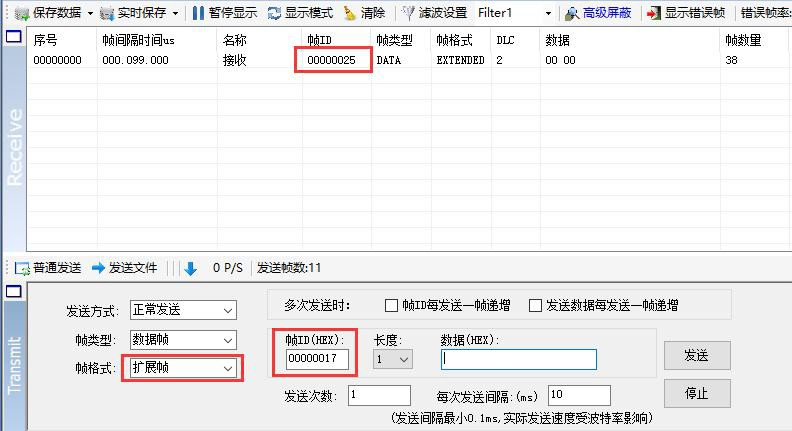

GCAN-4128模塊配置為CAN模式后，重新上電，CAN模式默認的數據收發如圖所示。輸入幀ID指的是輸入DI的ID，默認0x00000025；輸出幀ID指的是可通過該ID控制DO的輸出，默認為0x00000017，擴展幀有效。
1、修改CAN模式下DI輸入數據長度、循環時間

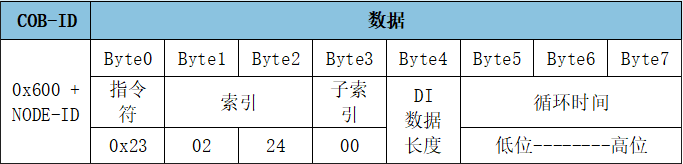

GCAN-4128模塊可通過發送SDO命令寫參數，修改DI數據長度、循環時間。該傳輸類型的數據位于對象字典索引0x2402、子索引0x00，數據類型Unsigned32。
2、修改每一路DI的顯示位置
GCAN-4128模塊可通過發送SDO命令寫參數，修改每一路DI的顯示位置。該傳輸類型的數據位于對象字典索引0x2404、子索引0x00，數據類型Unsigned32。最多設置在第64位顯示。換算成16進制，數據最低0x01，最高0x40，0x00或者0x40以上不生效。

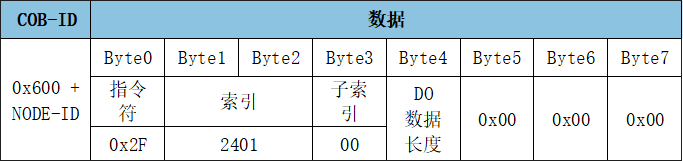

3、修改CAN模式下DO數據長度
GCAN-4128模塊可通過發送SDO命令寫參數，修改Node ID。該傳輸類型的數據位于對象字典索引0x2401、子索引0x00，數據類型Unsigned8。
4、修改每一路DO的寫入位置
GCAN-4128模塊可通過發送SDO命令寫參數，修改每一路DO的寫入位置。該傳輸類型的數據位于對象字典索引0x2403、子索引0x00，數據類型Unsigned32。最多設置在第64位。換算成16進制，數據最低0x01，最高0x40，0x00或者0x40以上不生效。
5、修改輸入數據幀ID

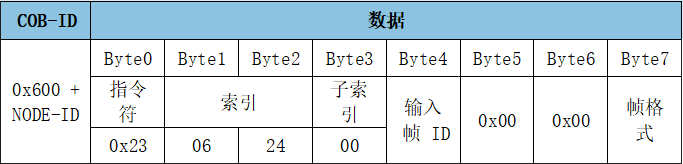

同理，GCAN-4128模塊可通過發送SDO命令寫參數，修改模塊的輸入幀ID。該傳輸類型的數據位于對象字典索引0x2406、子索引0x00，數據類型Unsigned32。輸入數據幀ID，指的是CAN模式下，輸入DI數據的幀ID。
6、修改輸出數據幀ID

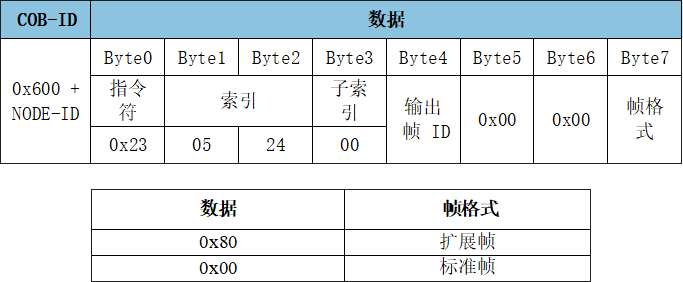

GCAN-4128模塊可通過發送SDO命令寫參數，修改模塊的輸出數據幀ID。該傳輸類型的數據位于對象字典索引0x2405、子索引0x00，數據類型Unsigned32。輸出數據幀ID，指的是CAN模式下，通過幀ID控制DO輸出。
7、操作舉例
CAN模式操作舉例：（以節點號為1舉例）默認模式上電后：
1、模塊配置為CAN模式
報文：ID：0x601數據：2F 00 24 00 01 00 00 00，設置模塊為CAN模式。
2、修改DI輸入長度、循環時間
報文：ID：0x601數據：23 02 24 00 08 E8 03 00，設置模塊輸入長度為8個字節，循環時間為0x03E8轉換為10進制是1000ms。
3、修改每一路DI的顯示位置
報文：ID：0x601數據：23 04 24 00 02 14 28 3C，設置模塊第4路在0x3C即十進制第60位顯示，模塊第3路在0x28即十進制第40位顯示，模塊第2路在0x14即十進制第20位顯示，模塊第4路在0x02即十進制第2位顯示。
4、修改CAN模式下DO數據長度
報文：ID：0x601數據：2F 01 24 00 08 00 00 00，設置模塊輸出長度為8個字節。
5、修改每一路DO的寫入位置
報文：ID：0x601數據：23 03 24 00 02 14 28 3C，設置模塊第4路在0x3C即十進制第60位可被寫入，模塊第3路在0x28即十進制第40位可被寫入，模塊第2路在0x14即十進制第20位可被寫入，模塊第4路在0x02即十進制第2位可被寫入。
6、修改輸入數據幀ID
報文：ID：0x601數據：23 06 24 00 11 00 00 00，設置模塊輸入數據幀ID為0x11，幀格式為標準幀。
7、修改輸出數據幀ID
報文：ID：0x601數據：23 05 24 00 33 00 00 00，設置模塊輸出數據幀ID為0x33，幀格式為標準幀。
重新上電后，配置生效。當前CAN模式無法配置，若想重新配置，請上電后短接復位鍵，即可重新配置。
九、GCAN-4128對象字典

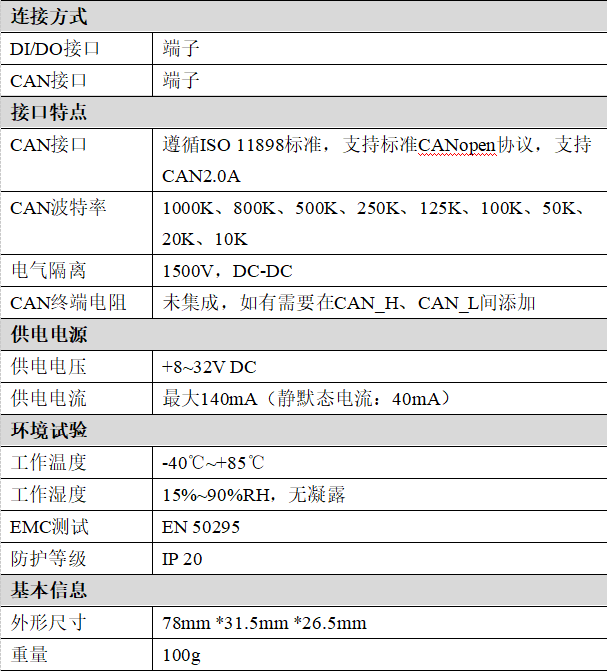

十、技術規格
-
沈陽廣成科技GCAN-4128模塊的設備參數包括：
（1）CAN-bus支持CAN2.0A幀格式，符合ISO/DIS 11898規范；（2）CAN-bus通訊波特率在10Kbps~1Mbps之間任意可編程；（3）CAN-bus接口采用電氣隔離，隔離模塊絕緣電壓：DC 1500V；（4）使用8~32V DC供電（推薦標準電壓24V）；（5）數字量輸入通道數：4路；（6）數字量輸出通道數：4路；（7）數字量輸入高電平信號（數字1）：5V~32V；（8）數字量輸入低電平信號（數字0）：0~2V；（9）數字量輸出信號：有輸出時，供電電壓-0.5V，額定輸出電流100mA；（10）數字量輸出信號：無輸出時，0~0.5V，不輸出電流；（11）工作溫度范圍：-40℃~+85℃；（12）工作濕度：≤95%RH，無凝露；（13）防護等級：IP20；（14）EMC測試：EN50295。- GCAN-PLC產品功能及應用視頻：
