1.功能簡介

1.1功能概述

沈陽廣成科技有限公司GCAN-208-2C系列模塊是集成2路標準光纖接口（單模、多模，SC、ST、FC可選）、1路標準CAN總線接口的工業級CAN總線轉光纖轉換器。

GCAN-208-2C系列模塊可將CAN總線數據透明、無損的轉換成光信號，再將光信號透明、無損的解析成CAN總線數據。廣成科技使用獨有的總線信號轉換技術，可將CAN數據與光信號之間的轉換時間做到微秒級，這樣就保證了通信的實時性，GCAN-208-2C可支持任何CAN總線通信協議如：CANopen、SAEJ1939、DeviceNet、NMEA2000等等。

GCAN-208-2C模塊具有兩套光纖接口，可光纖環網，有節點掉線也不會影響其他節點正常通信。該系列模塊是工業總線改造、長距離通信、隔離總線干擾的關鍵性工具，模塊的CAN總線接口已集成隔離保護模塊，使其避免由于瞬間的過壓過流而對模塊造成損壞，可以防止總線受到電磁干擾、地環干擾、雷擊等對總線和設備造成的損壞。

產品已長期大量配套海灣、利達、青鳥、西門子、依愛、泛海三江、泰和安、賦安、皓安安全技術、青島海匯德電氣等公司系統使用；

1.2性能特點

1.2.1硬件特點

（1）高速的32位工業級處理器；
（2）內嵌硬件看門狗定時器；
（3）電源防反接設計，外接電源供電(9~36V DC)；50mA MAX（24V DC）；
（4）工作溫度范圍：-40℃~+85℃；
（5）靜電放電抗擾度等級：接觸放電±4KV，空氣放電±8KV；
（6）電快速瞬變脈沖群抗擾度等級：±2KV；
（7）浪涌抗擾度等級：電源接口±1KV，CAN總線接口±4KV；
（8）符合礦用產品安全認證、消防產品認證、汽車智能網聯、儲能等設計規范，可提供認證所需資料；

1.2.2CAN屬性

（1）集成1路CAN總線接口，使用端子接線方式；
（2）CAN總線信號包括：CAN_H、CAN_L、EARTH；
（3）CAN總線自帶120Ω終端電阻，可通過撥碼開關選擇；
（4）CAN總線支持CAN2.0A和CAN2.0B幀格式，符合ISO/DIS 11898規范；
（5）CAN總線通訊波特率在5Kbps~800Kbps之間可通過撥碼開關配置；

（6）CAN總線接口采用電氣隔離，隔離模塊隔離電壓：3000V DC；
（7）每通道最高吞吐量：6400 fps/秒（CAN波特率800K，標準幀測試）；

1.2.3光纖屬性

（1）光纖接口SC、ST、FC可選；
（2）光纖傳輸模式單模、多模可選；
（3）光纖數量單芯、雙芯可選。

1.3性能參數




1.4典型應用

（1）CAN總線通信改造；
（2）CAN總線跨海遠距離通信；
（3）風機等強干擾地區CAN總線防干擾改造；
（4）主控室與樓宇間長距離通信；
（5）消防報警系統聯網；
（6）遠距離分布式通信系統；
（7）新能源儲能系統。



1.5典型應用圖示


GCAN-208-2C典型應用——環網


注：環網時，使用GCAN-208-2C，單臺設備或一段線路出現故障時，不影響系統中其他設備，保證系統穩定可靠的運行。

1.6功能特點

1）GCAN-208-2C系列光纖可以徹底隔離干擾，避免雷擊、浪涌、電磁干擾等從雙絞線導入。

GCAN-208-2C系列光纖支持CAN總線網絡的中繼擴容，傳輸距離20km；支持不同波特率的CAN總線網絡，CAN波特率支持5Kbps~800Kbps；支持CANopen、SAE J1939、DeviceNet、NMEA2000等任何CAN總線通信協議。



2.設備安裝

2.1設備尺寸

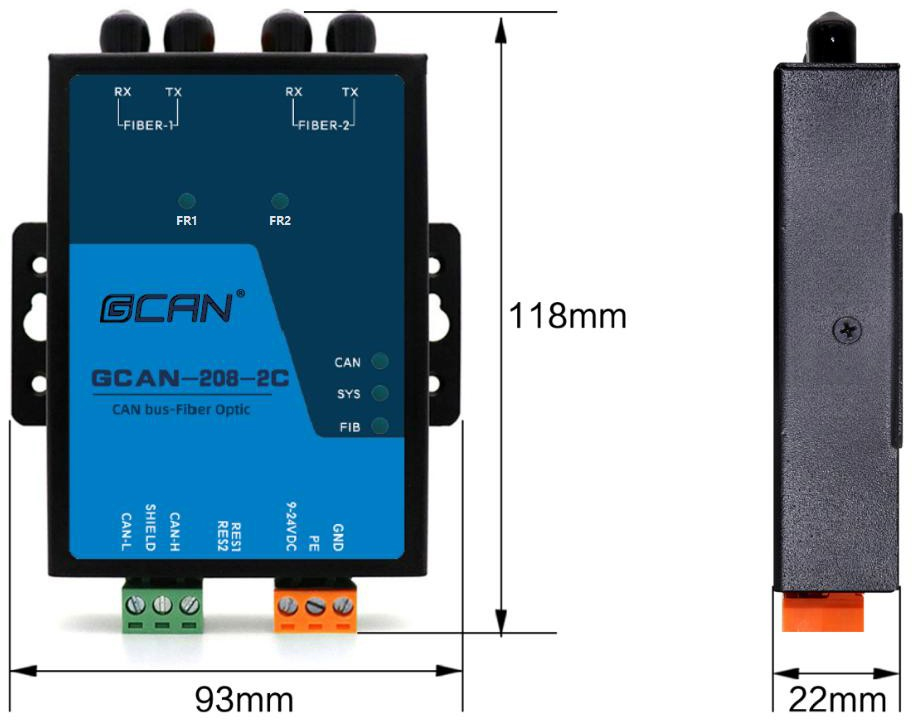

設備外形尺寸：(長，含接線端子)118mm*(寬)93mm*(高)22mm，其示意圖如圖2.1所示。


圖2.1 GCAN-208-2C外形尺寸


2.2設備固定

GCAN-208-2C系列模塊機械尺寸如圖2.2所示，可使用壁掛式安裝方式將模塊固定在機箱內部或加裝DIN導軌附件，將模塊固定在DIN導軌上。

GCAN-208-2C系列模塊PE與外殼相連。如果安裝模塊的柜體或?qū)к壒潭ǖ揭粋€(gè)接地的金屬組件板上，那么模塊會自動接地，不需要外部接地線。如果安裝模塊的機柜或?qū)к壒潭ǖ揭粋€(gè)未接地的底座上，那么必須將柜體或?qū)к夁B接到最近的接地端子上。


圖2.2 GCAN-208-2C系列模塊機械尺寸示意圖


2.3接口定義及功能

2.3.1GCAN-208-2C模塊

GCAN-208-2C模塊集成一路9-36V DC電源接口、1路標準CAN總線接口及2路標準光纖接口（單模、多模，SC、ST、FC可選）。

GCAN-208-2C模塊CAN總線接口由1個（綠色）3 PIN插拔式接線端子引出，可以用于連接1個CAN總線網絡或者CAN總線接口的設備；電源接口由1個（橙色）3PIN插拔式接線端子引出。CAN總線接口及電源接口位置、接口定義如圖2.5、表2.4所示。


圖2.5 GCAN-208-2CCAN總線接口及電源接口位置

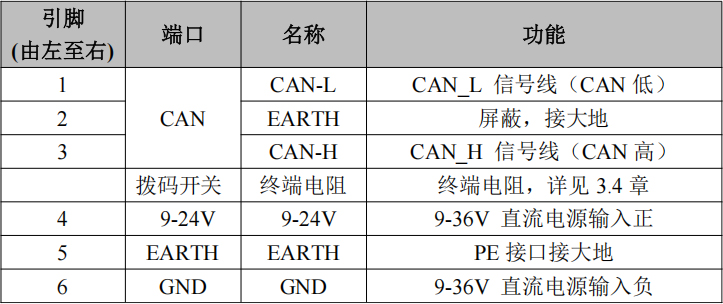

表2.4 GCAN-208-2C模塊的CAN總線信號分配及電源接口

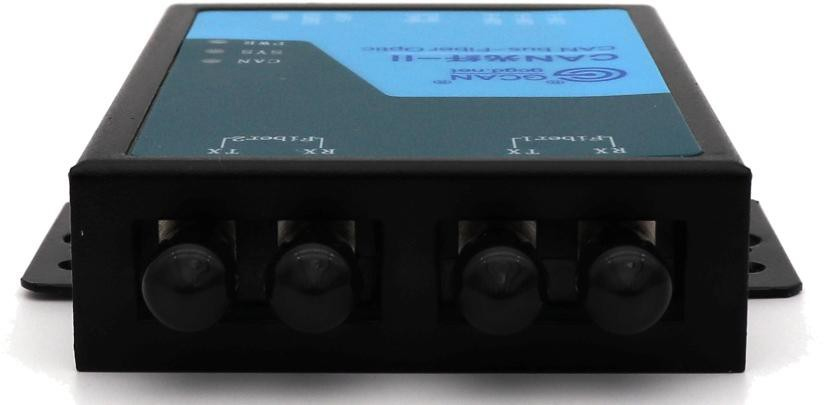

GCAN-208-2C模塊光纖接口位置、接口定義如圖2.6、表2.5所示。


圖2.6 GCAN-208-2C光纖接口位置

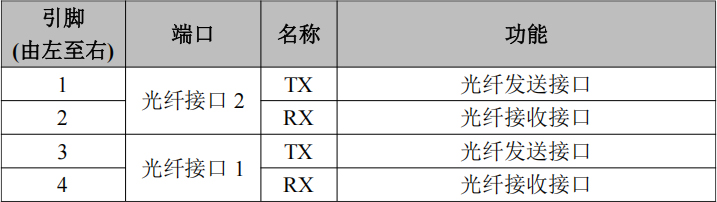

表2.5 GCAN-208-2C光纖接口定義


3.設備使用

3.1CAN總線配置

GCAN-208-2C系列模塊在使用前一般需要用戶對CAN總線通信參數進行配置或委托我公司出廠配置。

3.1.1通過撥碼開關配置CAN總線波特率

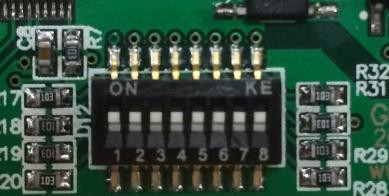

當用戶第一次使用GCAN-208-2C模塊時，如果已經知道CAN總線波特率，則可先打開設備外殼（擰開兩側黑色螺絲即可）直接使用設備內部的撥碼開關調整對應CAN總線的波特率。撥碼開關如圖3.1所示。


圖3.1撥碼開關


撥碼開關設置波特率方法：系統先不要上電，用螺絲刀打開設備外殼，找到設備中如上圖所示的撥碼開關，撥碼開關的“1、2、3、4”號可以對CAN1波特率進行配置（只有前四個撥碼開關有效）具體配置方法詳見表3.1。ON方向?yàn)?，數字方向?yàn)?。


表3.1 GCAN-208-2C系列模塊波特率配置圖示


3.1.2自動識別波特率




當用戶不知道CAN總線的波特率或通過撥碼開關設置好波特率后模塊無法正常工作，則可使用自動識別波特率功能識別總線的實際波特率，具體使用方法如下：

1.將GCAN-208-2C模塊的波特率撥碼開關全部撥到數字一側。
2.將GCAN-208-2C模塊正確連接至CAN總線（保證接線正確并且正確加入終端電阻）。

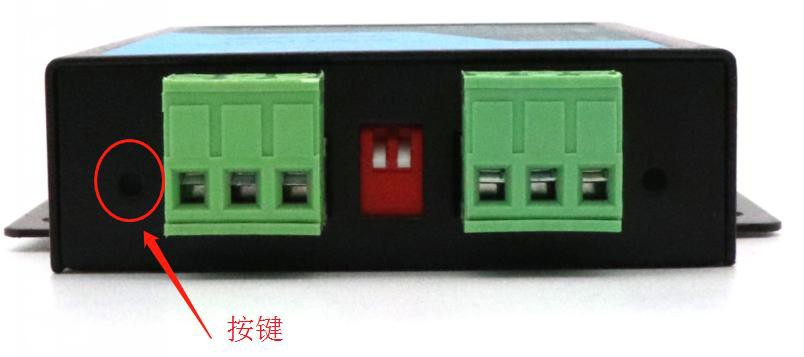

3.將GCAN-208-2C模塊上電，待PWR常亮，SYS燈閃爍時，使用工具按住如下圖所示的CAN通道左側孔中的按鍵，如圖3.2所示。


圖3.2按鍵位置示意圖


4.持續按住孔中的按鍵3s以上再松開，此時模塊正在識別總線波特率。
5.識別過程會持續一段時間，待CAN燈變回綠色且常亮?xí)r，表示波特率已經識別完成，模塊重新上電即可啟用識別到的波特率。如果頻閃過后，一直是紅燈常亮，表示未識別成功。此時需要檢查物理層。

注：當設備自動識別完波特率后，撥碼開關將失效。

3.1.3查看當前設備的波特率

當需知道當前設備使用的波特率的值時，先打開設備外殼（擰開兩側黑色螺絲即可）然后用USB線將設備的USB口和電腦連接上，USB口為USB-MINI口，如圖3.3所示。


圖3.3 USB口示意圖


此時電腦會出現一個可移動磁盤，如圖3.4所示。


圖3.4可移動磁盤示意圖


打開磁盤，里面會出現一個記事本文件，文件里面顯示的就是當前CAN通道的波特率的值。如圖3.5所示：


圖3.5波特率值


其中，“CAN1b”中CAN1代表CAN1通道，b代表設備通過配置撥碼開關方式配置的波特率。a代表的是設備是通過自動識別的方式配置的波特率。

注意：

1、可移動磁盤中的記事本文件是只讀文件，只能查看，無法手動修改此文件中的數值去實現改變?cè)O(shè)備的波特率。
2、GCAN-208-2C如果CAN燈一直是紅色且不閃，說明沒有識別成功，此時需要檢查接線及終端電阻是否正確。識別失敗后模塊重新上電會自動采用撥碼開關的波特率的值。

恢復出廠設置（清除設備自動識別記錄）：將8P的撥碼開關全部撥到數字一側，然后將設備上電，然后按住復位鍵待CAN燈亮紅且頻閃，使設備空載識別。待CAN通道全部識別失敗，重新上電，即恢復出廠設置。

3.1.4修改設備波特率

當需要修改當前設備的波特率時，按照如下流程圖3.6所示操作即可。

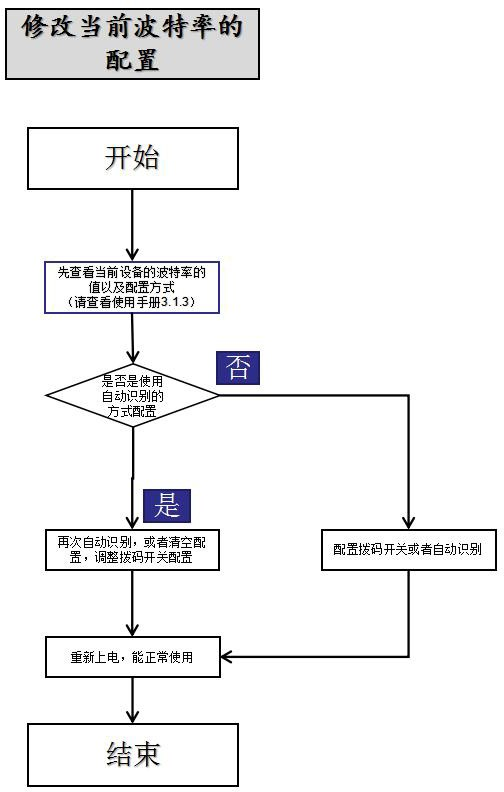

圖3.6修改當前波特率流程圖


3.1.5配置CAN總線終端電阻

GCAN-208-2C系列模塊CAN通道內部均已經集成標準120Ω終端電阻，可通過CAN總線接線端子之間的撥碼開關選擇是否接入。

3.2與光纖連接

GCAN-208-2C系列模塊的光纖接口類型可選擇SC、ST兩種接口，傳輸方式可選擇單模、多模兩種，用戶在實際使用時只需要選擇對應的光纖線即可即插即用。

請注意：雙芯光纖連接時應將RX接到TX，TX接到RX。單芯光纖連接時需要A和B設備配對使用。

3.3與CAN總線連接

GCAN-208-2C系列模塊接入CAN總線連接方式為將CAN_H連CAN_H，CAN_L連CAN_L即可建立通信。

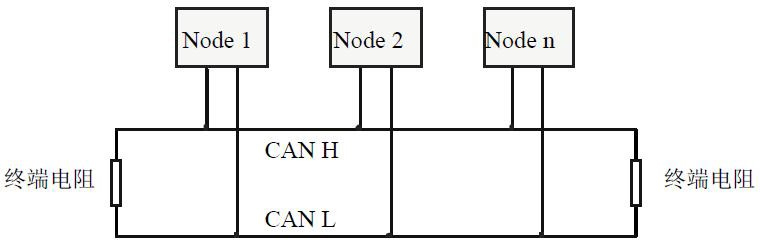

CAN總線網絡采用直線拓?fù)浣Y(jié)構，總線最遠的2個終端需要安裝120Ω的終端電阻；如果節點數目大于2，中間節點不需要安裝120Ω的終端電阻。對于分支連接，其長度不應超過3米。CAN總線總線的連接見圖3.7所示。


圖3.7 CAN總線網絡的拓?fù)浣Y(jié)構


請注意：CAN總線電纜可以使用普通雙絞線、屏蔽雙絞線。理論最大通信距離主要取決于總線波特率，最大總線長度和波特率關系詳見表3.2。若通訊距離超過1Km，應保證線的截面積大于Φ1.0mm2，具體規格應根據距離而定，常規是隨距離的加長而適當加大。


表3.2波特率與最大總線長度參照表



3.4CAN總線終端電阻

為了增強CAN通訊的可靠性，消除CAN總線終端信號反射干擾，CAN總線網絡最遠的兩個端點通常要加入終端匹配電阻，如圖3.8所示。終端匹配電阻的值由傳輸電纜的特性阻抗所決定。例如雙絞線的特性阻抗為120Ω，則總線上的兩個端點也應集成120Ω終端電阻。GCAN-208-2C系列模塊采用82C251收發器，如果網絡上其他節點使用不同的收發器，則終端電阻須另外計算。

GCAN-208-2C系列模塊CAN通道內部已經集成標準120Ω終端電阻，可通過撥碼開關選擇是否將電阻接入總線：208-1的R1控制CAN1，R2控制CAN2，撥到ON的位置即可將電阻啟用；208-2的R1、R2兩個開關控制同一個電阻，一起對R1、R2進行操作，撥到ON的位置即可將電阻啟用。

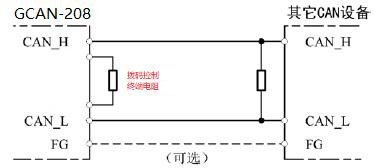

圖3.8 GCAN-208-2C系列模塊與其他CAN節點設備連接


3.5系統狀態指示燈

GCAN-208-2C系列模塊具有1個PWR指示燈用來指示系統供電情況，1個SYS指示燈用來指示設備的運行狀態，1個FIB指示燈用來指示光纖數據傳輸，2個FR指示燈用來指示光纖模塊接收光信號狀態，1個CAN指示燈用來指示CAN總線數據傳輸。這5個指示燈的具體指示功能見表3.3，這5個指示燈處于各種狀態的含義如表3.4所示。

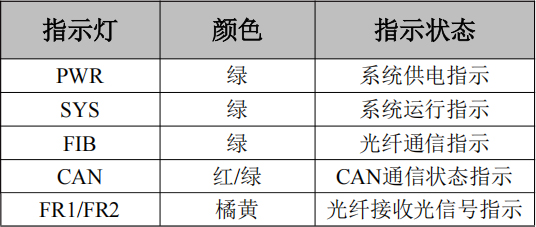

表3.3 GCAN-208-2C系列模塊指示燈


GCAN-208-2C系列模塊上電后，系統供電燈PWR及初始化狀態指示燈SYS點亮，表明設備已經供電，系統正在初始化；否則，表示系統存在電源故障或發生有嚴重的錯誤。光纖與CAN均連接正常后，當有數據在CAN與光纖之間傳輸時，相應的FIB、CAN指示燈會閃爍。

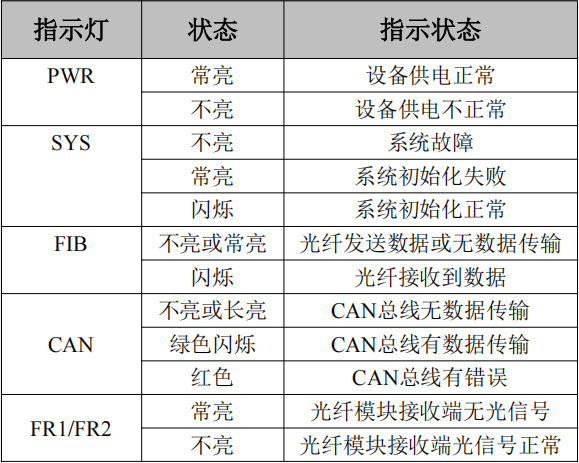

表3.4 GCAN-208-2C系列模塊指示燈狀態


4.技術規格
