GCAN-PLCcore-M7型PLC開發核心板
- 品牌：
- GCAN廣成科技
- 型號：
- GCAN-PLCcore-M7
- 應用：
- 工業級PLC開發；CAN工業自動化控制系統開發。
-
一、功能概述
GCAN-PLCCore-M7是一種嵌入式PLC核心模塊。該模塊已經集成了PLC控制內核，支持用戶使用符合IEC61131-3標準的五種編程語言對其編程，包括：FBD、SFC、LD、ST、IL并支持在線調試功能包括觀看和設置變量、單周期、斷點和單步執行等功能。GCAN-PLCCore-M7非常適合過程信號處理、集中監控、智能網絡節點、分布式控制系統使用，還可以作為大系統中的特殊組件，也可以用作運動控制器的核心PLC。GCAN-PLCCore-M7核心模塊已經包含整個PLC的運行環境和一部分存儲外設，并且其還將芯片中的各種資源引出，提供多達4路UART，2路CAN，1路100M以太網，8路AD，2路DA，40個數字輸入/輸出，2個高速計數器輸入和2路PWM輸出。用戶可以利用以上資源開發特定的程序進行采集與控制。該模塊還可按需定制。
二、設備參數
GCAN-PLCCore-M7核心模塊的設備參數包括：
（1）CPU：ARM®32-bit Cortex®-M7內核，處理器頻率216MHz；（2）4路UART、2路CAN、1路100M以太網；（3）8路AD、2路DA；（4）40個數字輸入/輸出（復用）；（5）2個高速計數器輸入和2路PWM輸出；（6）雙60pin插座（在底部），方便接入各種底板；（7）1個5V&3.3V測試點，支持外接電源或輸出電源給外部；（8）1個電源指示燈，1個狀態指示燈；（9）1個復位按鈕，可用于復位MCU和LCD。
三、應用領域
GCAN-PLCCore-M7核心模塊的設備應用領域包括：
（1）工業級PLC開發；（2）CAN工業自動化控制系統開發。
如果您需要了解更多沈陽廣成科技GCAN-PLCCore-M7核心模塊的信息、詢價或技術咨詢，可以撥打電話或加微信13019325660。

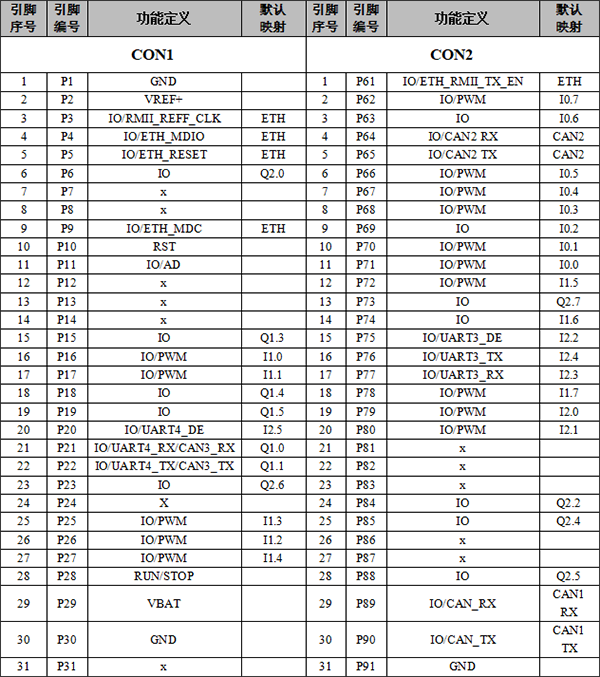

四、GCAN-PLCcore-M7引腳定義及功能說明
GCAN-PLCcore-M7核心板采用“3710F端子”型號連接器與底板連接，如用戶想自己開發底板，則底板參考原理圖及引腳定義如下圖所示，具體連接器原理圖及封裝可收到貨后向技術支持工程師索要。

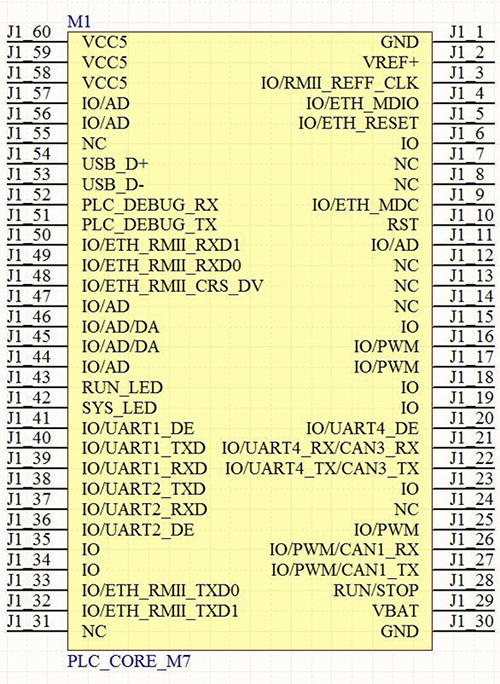

CON1：

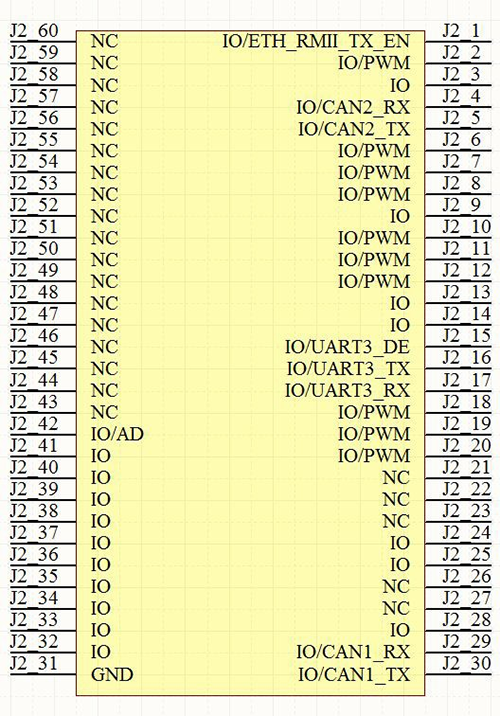

CON2：
五、GCAN-PLCcore-M7啟動策略

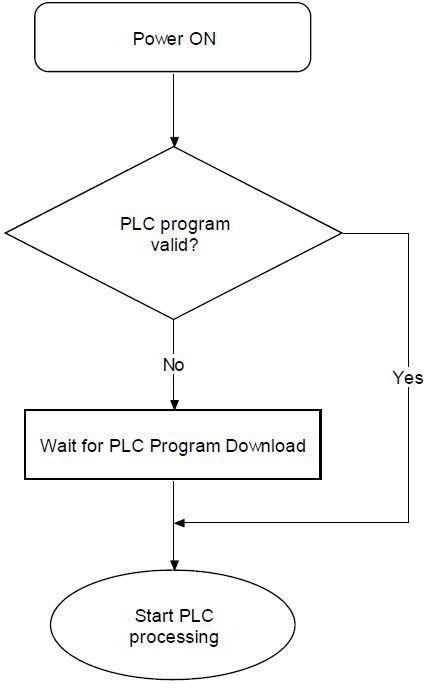

默認情況下，GCAN-PLCcore-M7在上電或重啟時會加載所有必要的固件程序，之后會開始運行PLC程序。因此，GCAN-PLCcore-M7適合使用于獨立型的控制系統。在電源崩潰的情況下，這樣的系統能夠恢復執行PLC程序，而無需用戶干預。下圖演示了系統啟動的細節：
GCAN-PLCcore-M7啟動策略
如果固件在非易失性存儲器中找到了有效的控制程序，則該程序將重新啟動和處理。否則將激活程序，進入GCAN-PLCcore-M7停止模式。

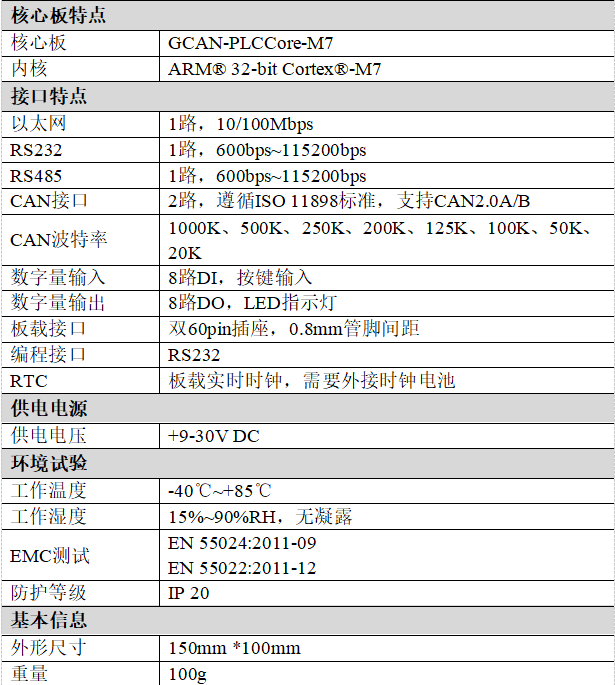

六、GCAN-PLCCore-M7核心板參數表
七、PLCCore-EDV-M7開發套件
PLCCore-EDV-M7開發套件是一套高性能低成本的開發套件。基于GCAN-PLCCore-M7核心板，開發套件PLCCore-EDV-M7能使用戶快速完成分散、網絡相兼容的自動化項目。此外，它有助于用戶了解基于IEC 61131-3 PLC編程相比傳統編程語言的優點。

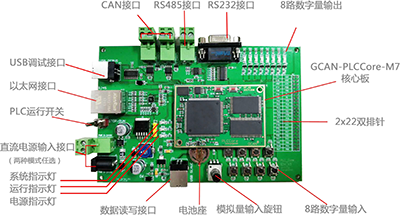

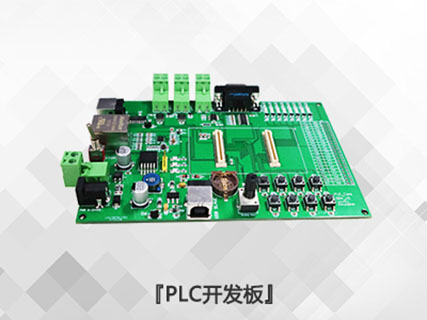

PLCCore-EDV-M7開發套件
GCAN-PLCCore-M7核心板配套開發板底板的板載資源如下：
（1）1個核心板接口，支持GCAN-PLCCore-M7核心板；（2）1個電源指示燈，2個狀態指示燈；（3）2路CAN接口，1路以太網接口；（4）1路RS232接口，1路RS485接口；（5）8路數字量輸入，8路數字量輸出；（6）1路USB串口，可用于PLC程序下載和代碼調試；（7）1路USB Slave，可用于PLC內用戶數據讀取與寫入；（8）1個直流電源輸入接口（輸入電壓范圍：DC 9-30V）；（9）1個RTC后備電池座；（10）1個開關，用于PLC的RUN和STOP；（11）1組2x22的雙排針，用于引出核心板內其余的引腳；（12）引出2x22個接口，包含電源及IO接口，滿足各種應用需求；（13）外形尺寸為150mm*100mm。
八、PLCCore-EDV-M7開發套件參數
PLCCore-EDV-M7開發套件（GCAN-PLCCore-M7核心板配套底板）技術參數如下所示：
-
- GCAN-PLCCore-M7核心模塊的設備參數包括：
（1）CPU：ARM®32-bit Cortex®-M7內核，處理器頻率216MHz；（2）4路UART、2路CAN、1路100M以太網；（3）8路AD、2路DA；（4）40個數字輸入/輸出（復用）；（5）2個高速計數器輸入和2路PWM輸出；（6）雙60pin插座（在底部），方便接入各種底板；（7）1個5V&3.3V測試點，支持外接電源或輸出電源給外部；（8）1個電源指示燈，1個狀態指示燈；（9）1個復位按鈕，可用于復位MCU和LCD。 -
-
