一、功能概述
GCAN-PLC-324-E/R系列是集成有總線控制功能的可編程邏輯控制器（PLC）。其不僅具有外觀簡約、高性價比的特點，還可以方便的連接入CAN總線系統及Modbus系統等。
GCAN-PLC-324-E/R系列產品將微處理器、集成電源、輸入電路和輸出電路組合到一個結構緊湊的外殼中，形成功能強大的PLC。下載用戶程序后，PLC將包含監控應用中的輸入和輸出設備所需的邏輯。
GCAN-PLC-324-E/R系列可使用OpenPCS軟件對其編程，該軟件支持符合IEC-61131-3標準中規定的五種標準編程語言，這使得程序的可移植性和復用性很強，而且該軟件還具有多種調試功能（斷點、單步等），調試程序更加方便。
GCAN-PLC-324-E/R系列不僅可完成各種數字/模擬量的輸入/輸出，還集成了多種常用的工業現場總線，如：CAN總線、RS485總線、以太網總線，并支持常見的通信協議如：CANopen、Modbus RTU、Modbus TCP等。
GCAN-PLC-324-E/R系列為滿足多種使用場景，設計為2種供電方式，直流供電型號：GCAN-PLC-324-E/R，交流供電型號GCAN-PLC-324AC-E/R。

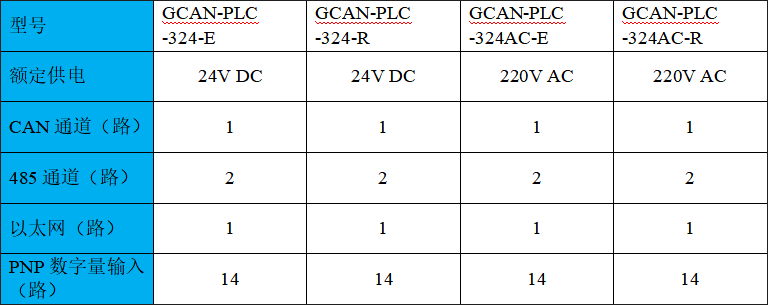

二、型號對照及性能特點

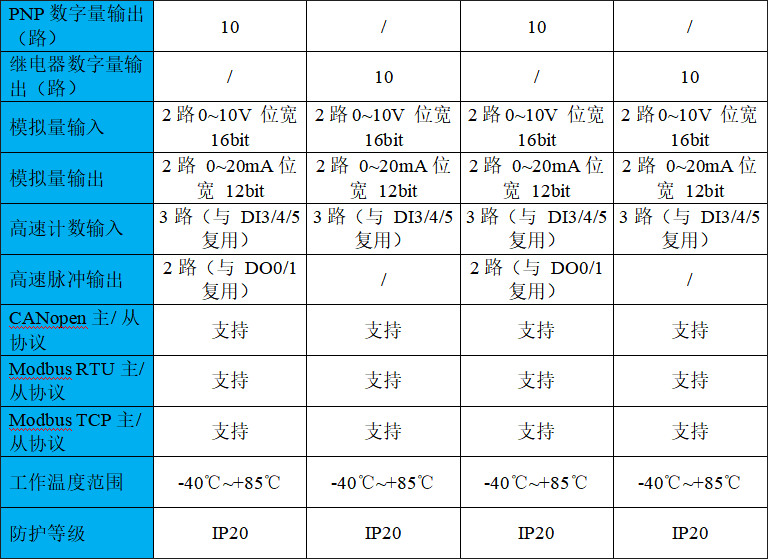

表中IO詳細參數：
PNP數組量輸入14路24V DC；
PNP數字量輸出10路DO 24V DC；
繼電器輸出10路24V DC/220V AC 5A；
2路AI 0~10V映像位寬16Bit（0~65535）；
2路AO 0~20mA映像位寬12Bit（0~4095）；
3路12-24V DC脈沖輸入計數（與DI3、DI4、DI5復用）；
2路12-24V DC PWM高速脈沖輸出（與DO0、DO1復用，最大脈沖輸出50KHz）；
三、典型應用
（1）工業自動化控制核心
（2）模擬量閉環控制系統
（3）開關量開環控制，邏輯運算
（4）工業CAN總線、ModBUS總線網絡通訊
四、設備安裝尺寸與使用
1、模塊外觀及尺寸
GCAN-PLC-324-E/R系列控制器外觀如圖所示。該系列包含2個DB9接口（port0為DB9公頭，port1為DB9母頭），一個RJ45接口。其中port0為1路CAN接口，port1為2路RS485接口，RJ45接口為以太網接口，可用作以太網通訊及控制器編程。

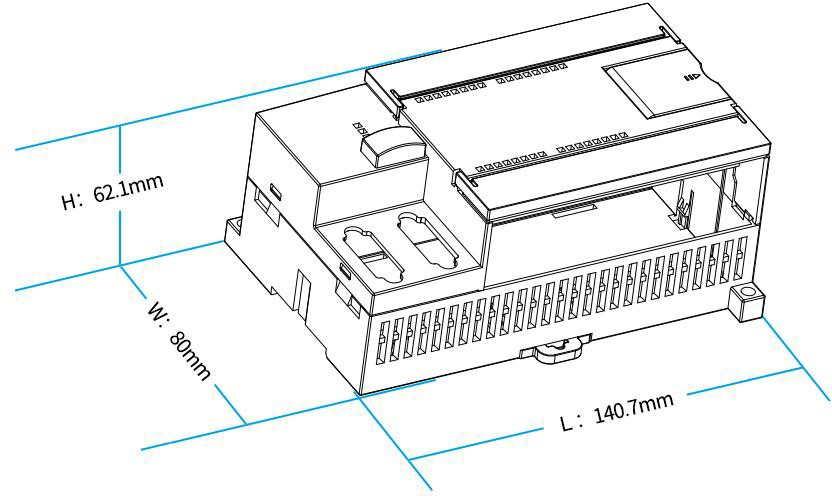

GCAN-PLC-324E/R系列外觀尺寸圖
2、模塊接口定義
（1）Port0接口
GCAN-PLC-324E/R系列的主控模塊的PORT0接口形式為DB9公頭接口，其包含了1路CAN通訊接口，引腳定義如下圖及下表（注：未寫入表中的引腳均為NC）。

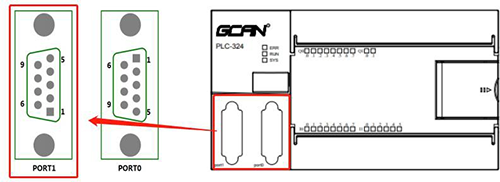

GCAN-PLC-324E/R系列的PORT0、PORT1接口樣式
GCAN-PLC-324E/R系列的PORT0接口定義
（2）Port1接口
GCAN-PLC-324E/R系列的主控模塊的PORT1接口形式為DB9母頭接口，其包含了2路485通訊接口，引腳定義如下圖及下表（注：未寫入表中的引腳均為NC）。
GCAN-PLC-324E/R系列的PORT0、PORT1接口樣式

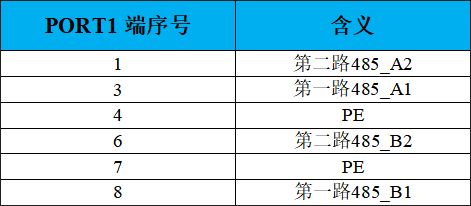

GCAN-PLC-324E/R系列的PORT1接口定義
（3）DI端子排接口
GCAN-PLC-324E/R系列的主控模塊含有上下兩排端子排，下方端子排為DI端子排，分別為I0.0~I0.7，I1.0~I1.5共14個數字量輸入點，其中DI3~DI5為PNP數字量輸入與高速計數輸入復用，以及一組DC 24V電源輸出（并非DO輸出），如圖所示。
GCAN-PLC-324E/R系列的DI端子排接口樣式

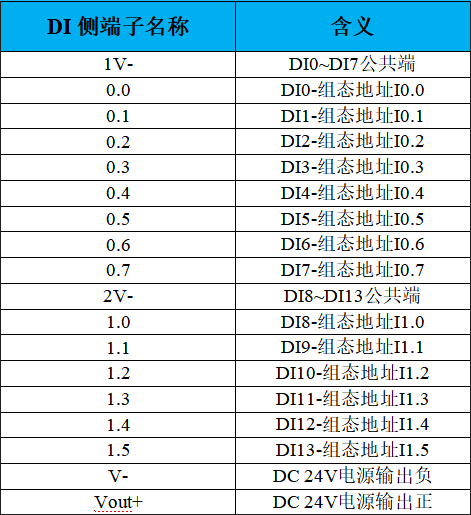

GCAN-PLC-324E/R系列的DI側端子排接口定義
當DI3~DI5作為高速計數輸入使用時，其組態地址如下表所示。
GCAN-PLC-324E/R系列的高速計數輸入組態定義
（4）DI端子排接線說明
GCAN-PLC-324E/R系列的主控模塊DI端子排接線方式如圖，DI0~DI7的輸入公共端均接入1V-，DI8~DI13的輸入公共端均接入2V-，圖中接線示意均以DI為PNP數字量輸入為例。
GCAN-PLC-324E/R系列的DI接線圖示樣式
（5）DO端子排接口
GCAN-PLC-324E/R系列的主控模塊含有上下兩排端子排，上方端子排包含一個RJ45接口和DO端子排，DO端子排分別為Q0.0~Q0.7，Q1.0~Q1.1共10個數字量輸出點，其中DO0、DO1為PNP數字量輸出及PWM高速脈沖輸出復用接口，以及供電接口，如圖所示。
GCAN-PLC-324E/R系列的DO端子排接口樣式
GCAN-PLC-324E/R系列的DO側端子排接口定義

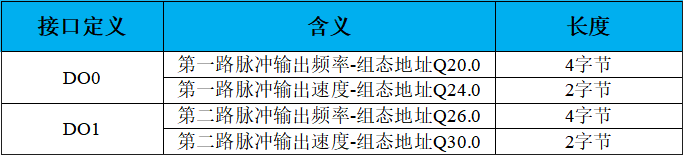

當DO0、DO1作為PWM高速脈沖輸出使用時，其組態地址如下表所示。
GCAN-PLC-324E/R系列的PWM高速脈沖輸出組態定義
（6）DO端子排接線說明
GCAN-PLC-324E/R系列的主控模塊DO端子排接線方式如圖，DO0~DO4的輸出公共端為1C，DO5~DO9的輸出公共端為2C，圖中接線示意均以DO為PNP數字量輸出為例。（需要說明的是：GCAN-PLC-324系列模塊具備交流供電與直流供電兩種版本，單一設備并不兼容交直流供電，用戶需根據實際情況選購相應供電方式的模塊）。

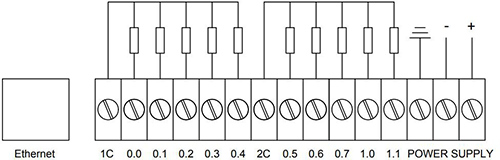

GCAN-PLC-324E/R系列的DO接線圖示
（7）AI、AO端子排接口
GCAN-PLC-324E/R系列的主控模塊含有一組模擬量接口接線端子排，如圖所示。
GCAN-PLC-324E/R系列的AI/AO端子圖示
3、系統指示燈及IO指示燈
GCAN-PLC-324E/R系列具有三組指示燈，分別為系統狀態指示燈、DI狀態指示燈、DO狀態指示燈。
GCAN-PLC-324E/R系列系統指示燈定義
GCAN-PLC-324E/R系列DI指示燈定義
GCAN-PLC-324E/R系列DO指示燈定義
五、通信連接
1、串口連接
GCAN-PLC-324E/R系列模塊使用標準串口電平，因此該模塊可以直接與帶有RS485接口的設備進行連接。
2、CAN連接
GCAN-PLC-324E/R系列模塊接入CAN總線時僅需要將CAN_H連CAN_H，CAN_L連CAN_L即可建立通信。
CAN-bus網絡采用直線拓撲結構，總線最遠的2個終端需要安裝120Ω的終端電阻；如果節點數目大于2，中間節點不需要安裝120Ω的終端電阻。對于分支連接，其長度不應超過3米。CAN-bus總線的連接如圖所示。
CAN-bus網絡的拓撲結構
請注意：CAN-bus電纜可以使用普通雙絞線、屏蔽雙絞線。理論最大通信距離主要取決于總線波特率，最大總線長度和波特率關系詳見下表。若通訊距離超過1km，應保證線的截面積大于Φ1.0mm2，具體規格應根據距離而定，常規是隨距離的加長而適當加大。
波特率與最大總線長度參照表
3、CAN總線終端電阻
為了增強CAN通訊的可靠性，消除CAN總線終端信號反射干擾，CAN總線網絡最遠的兩個端點通常要加入終端匹配電阻，如圖所示。終端匹配電阻的值由傳輸電纜的特性阻抗所決定。例如雙絞線的特性阻抗為120Ω，則總線上的兩個端點也應集成120Ω終端電阻。如果網絡上其他節點使用不同的收發器，則終端電阻須另外計算。
GCAN-PLC-324E/R系列模塊與其他CAN節點設備連接
請注意：GCAN-PLC-324E/R系列模塊的CAN總線內部未集成120Ω終端電阻。如果節點數目大于2，中間節點不需要安裝120Ω的終端電阻。需要使用時，將電阻兩端分別接入CAN_H、CAN_L即可，如上圖所示。
六、PLC程序運行開關及復位按鍵
GCAN-PLC-324E/R提供1個程序運行開關和1個復位按鈕。打開圖示蓋板后開關及按鍵位置如圖所示。

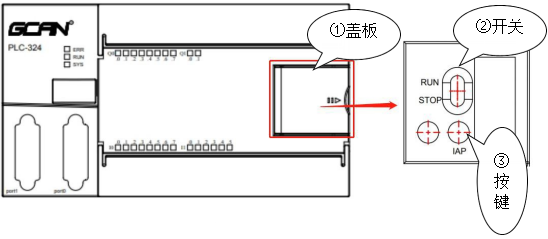

運行開關及復位鍵實物圖
上圖中：
①為蓋板。默認為關閉狀態。手指輕輕扳動即可打開。
②為運行/停止撥碼開關。
③為復位按鍵。注意:
1.運行/停止開關位于RUN位置時，用于啟動PLC程序運行；運行/停止按鈕的撥碼位于STOP位置時，用于停止PLC程序運行。
2.上電后長按復位鍵到ERR燈閃爍，用于恢復PLC出廠IP地址：192.168.1.30。

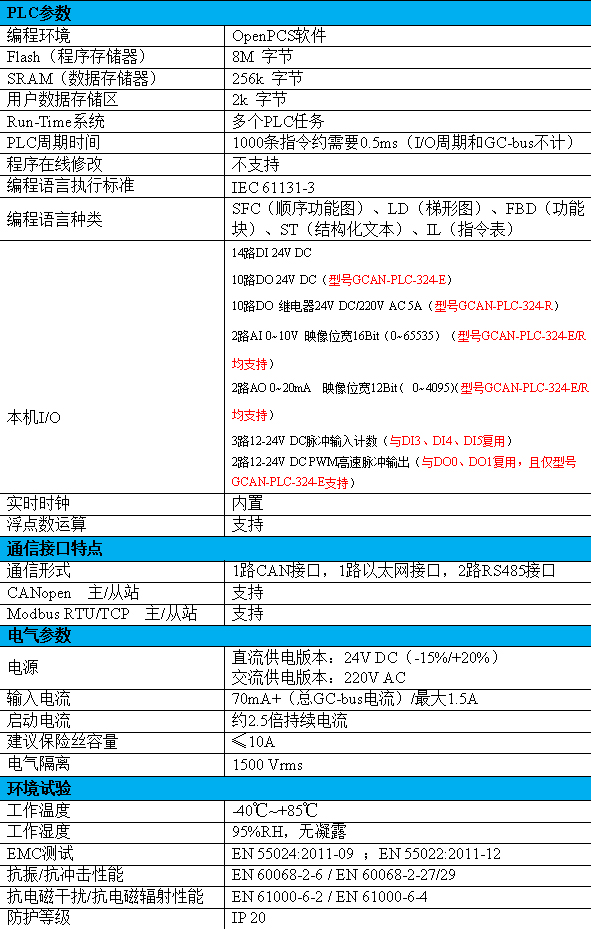

七、技術規格
如果您需要了解更多沈陽廣成科技GCAN-PLC-324型可編程控制器PLC的信息、詢價或技術咨詢，可以撥打電話或加微信13019325660。
