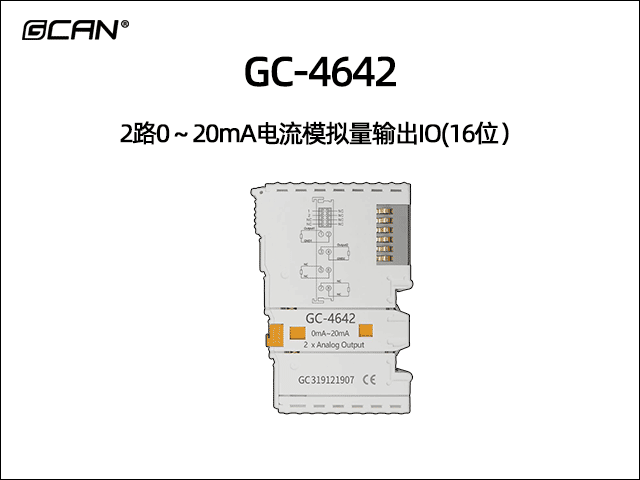

GC-4642型2路0～20mA電流模擬量輸出IO(16位）
- 品牌：
- GCAN廣成科技
- 型號：
- GC-4642
- 應用：
- 沈陽廣成科技GC-4642（2通道模擬量輸出模塊，0~20mA）可用于輸出0~20mA范圍內的信號。該端子模塊能夠為處理層提供分辨率為16位的電氣隔離信號。GC-4642模塊有2個兩線制的輸出端，特別適合安裝在控制柜內以節省空間。GC-4642模塊有一個公共接地電位端，電源觸點被連接在一起。輸出端的基準接地為0V電源觸點，即4642模塊輸出信號地與主控模塊電源地同電位。
-
一、功能概述
沈陽廣成科技GC-4642（2通道模擬量輸出模塊，0~20mA）可用于輸出0~20mA范圍內的信號。該端子模塊能夠為處理層提供分辨率為16位的電氣隔離信號。GC-4642模塊有2個兩線制的輸出端，特別適合安裝在控制柜內以節省空間。GC-4642模塊有一個公共接地電位端，電源觸點被連接在一起。輸出端的基準接地為0V電源觸點，即GC-4642模塊輸出信號地與主控模塊電源地同電位。
二、設備參數
沈陽廣成科技GC-4642的設備參數包括：
（1）輸出點數為2個；（2）信號電流為0~20mA；（3）通過GC-bus供電；（4）負載小于或等于400Ω（短路保護）；（5）測量誤差小于±0.1%（滿量程）；（6）測量分辨率為16位；（7）轉換時間約為4ms；（8）電氣隔離為1500 Vrms（GC-bus/信號電壓）；（9）GC-bus電流消耗為150mA；（10）過程映像中的位寬輸出為2x 2字節；（11）組態無地址設置，通過總線耦合器或控制器配置；（12）適用于所有GCAN-PLC-400/510/511系列、GCAN-8000/8100/8200/8300系列總線端子模塊；（13）工作溫度范圍：-40℃~+85℃；（14）尺寸：長100mm*寬69mm*高12mm。
三、應用領域
沈陽廣成科技GC-4642的設備應用領域包括：
（1）可根據指令對外輸出標準的模擬量信號；（2）可用于閥門、閘門等控制設備的開度調節；（3）接入總線耦合器或控制器，實現模擬量信號的傳送。
如果您需要了解更多設備信息、詢價或技術咨詢，可以撥打電話或加微信13019325660。 -
